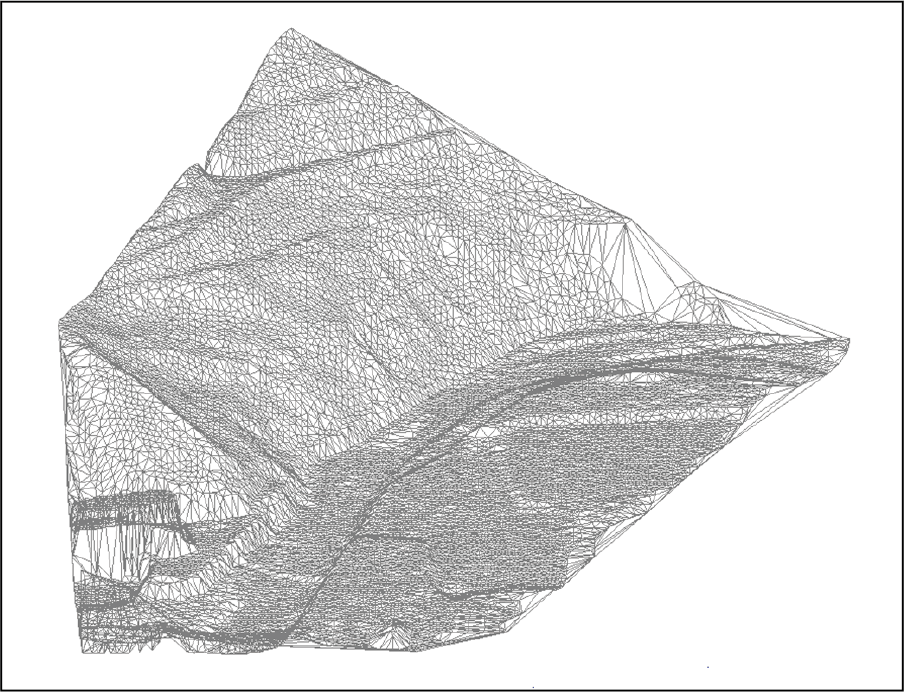

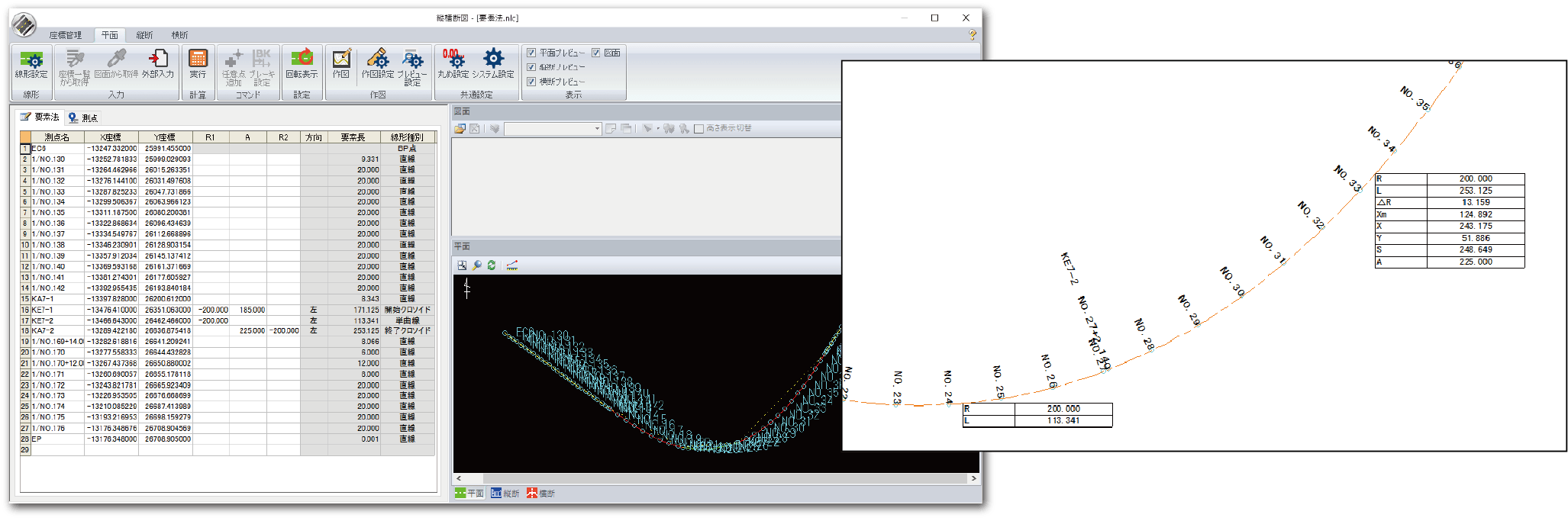

図面上の中心線形データを取得して配置されたTINサーフェスから縦断、横断現況データが取得できます。
※SIMA座標読込みは別途、拡張土木オプションが必要です。

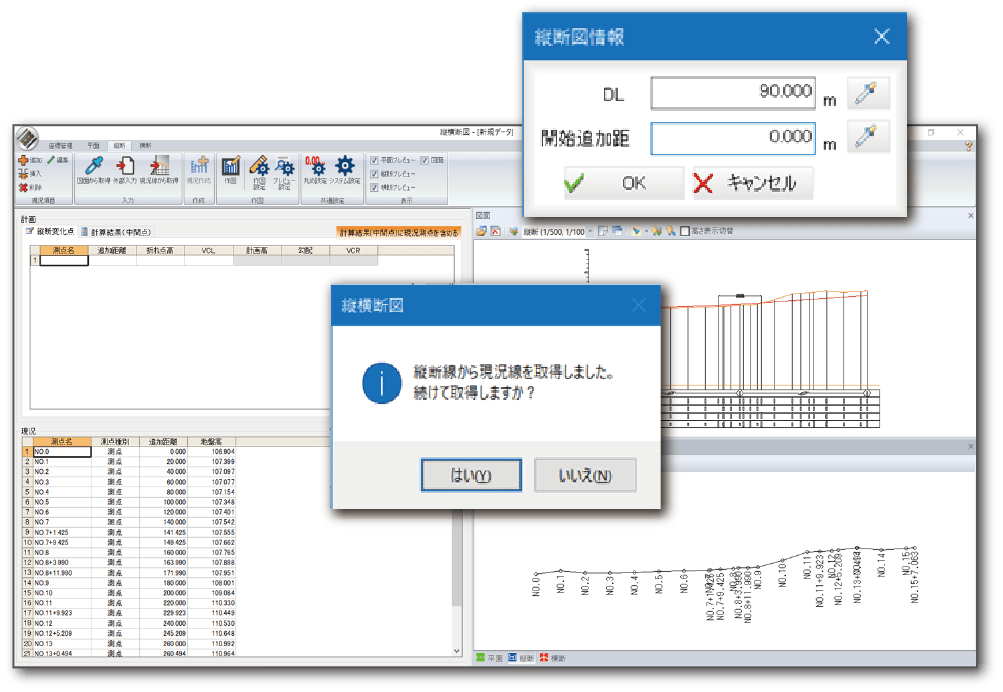

縦断図のDL値と追加距離を指定して図上の現況線から追加距離、地盤高を自動取得できます。

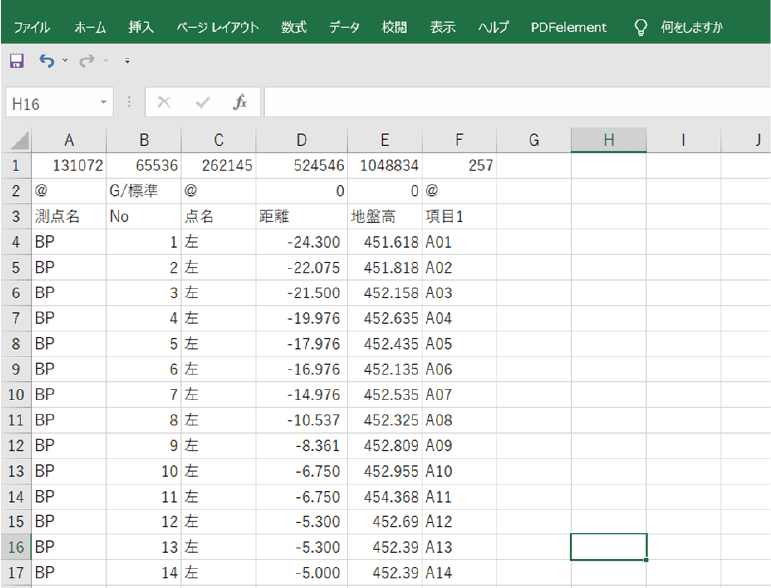

座標SIMA、座標CSV、線形SIMA、縦断現況SIMA、横断現況SIMA読込み対応。専用フォーム入力によるCSV読込み対応(縦断現況データ、横断現況データ)

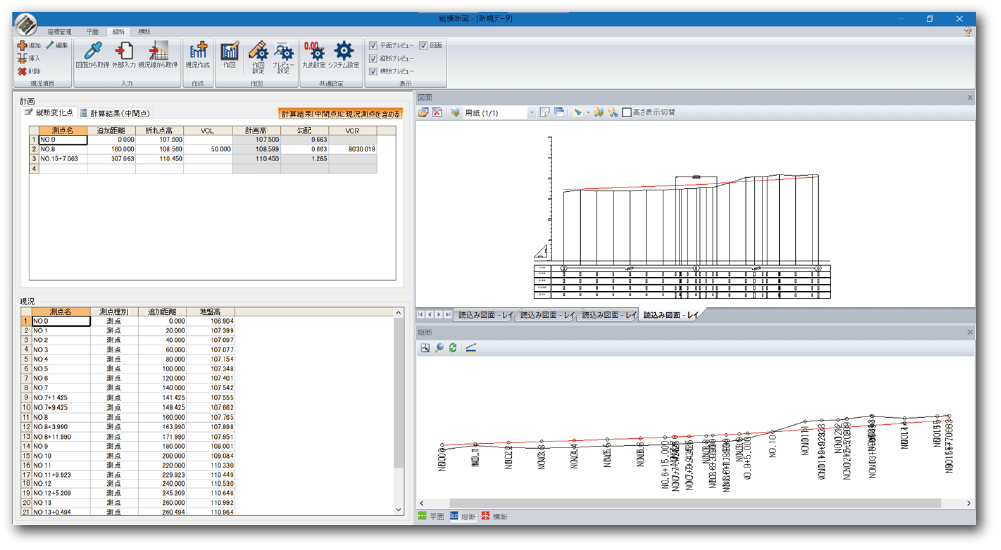

縦断現況データに計画データとして折れ点高、VCL値を入力して縦断計画を考慮した縦断図作成ができます。

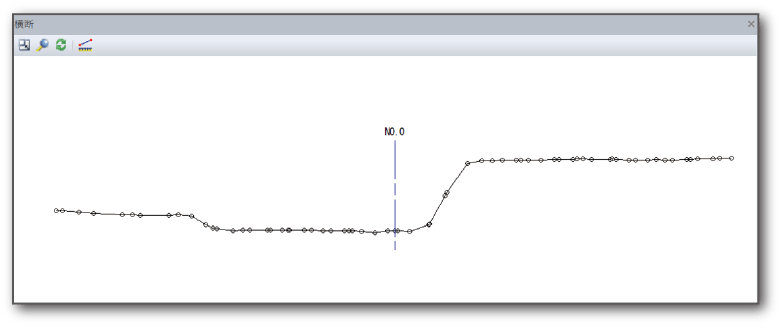

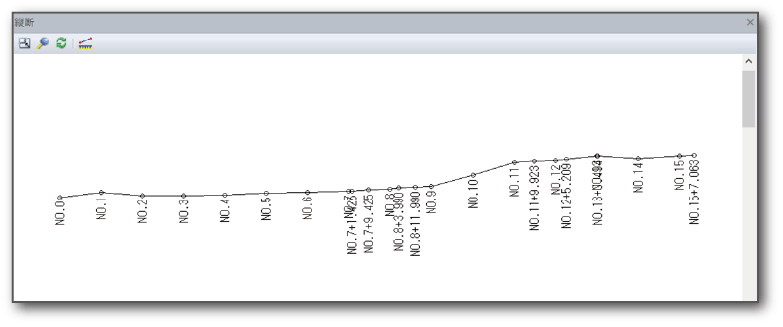

入力データはプレビュー画面で容易に確認ができます。

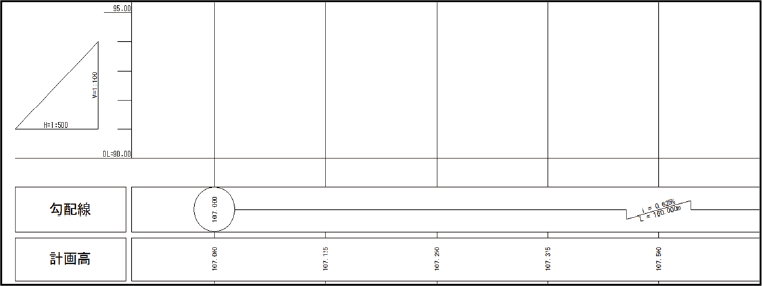

勾配線の作図

勾配線の帯を作図する機能を追加しました。

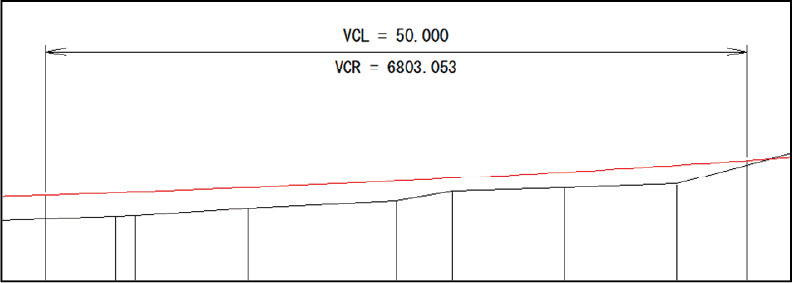

VCL、VCRの作図

縦断図の作図の際、VCL、VCRを旗上げできます。

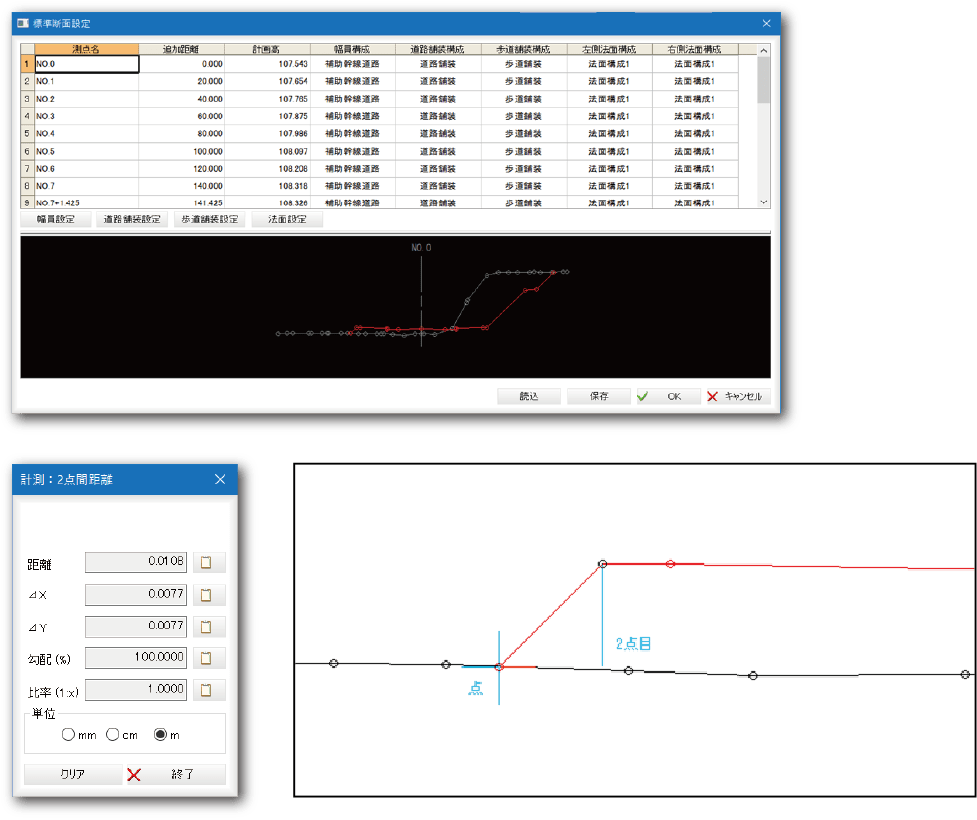

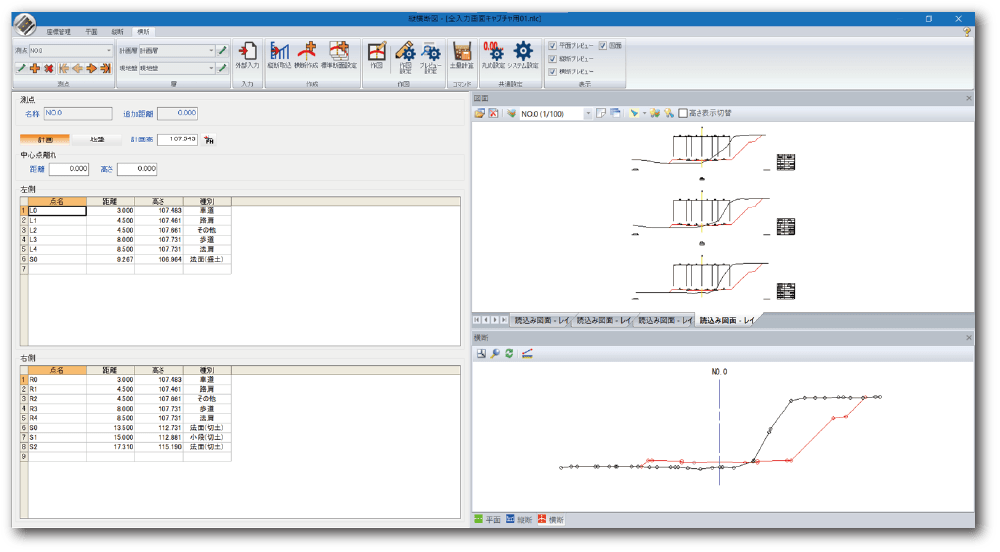

横断現況データに標準断面設定を指定して横断計画図の作成が行えます。作図設定で横断図の配置順、記載項目名称設定、寸法、数量表、側溝の作図設定ができます。
プレビュー画面では点間距離の確認もできます。

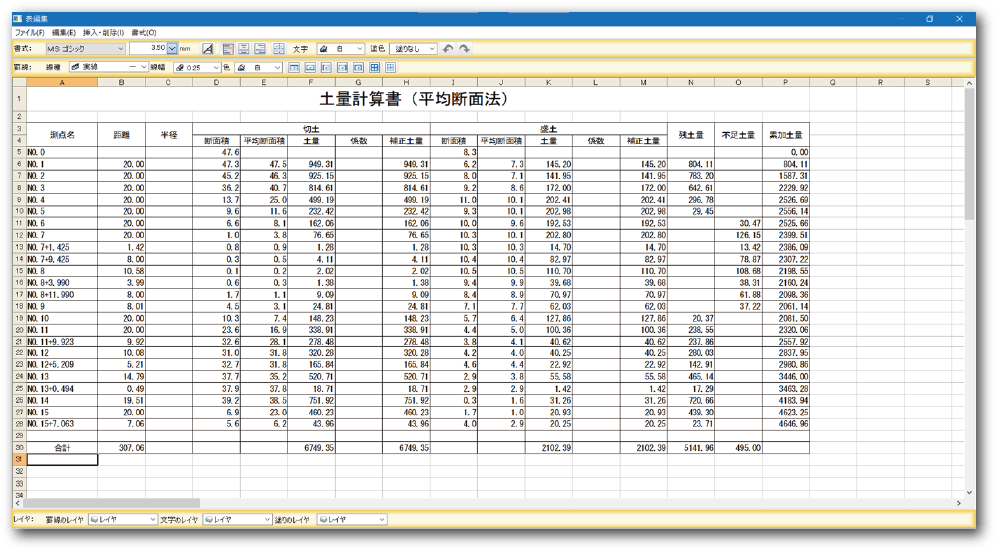

現況、計画データから平均断面法/平均距離法による、切土、盛土の概算土量計算を行い計算書をExcelへ出力することができます。

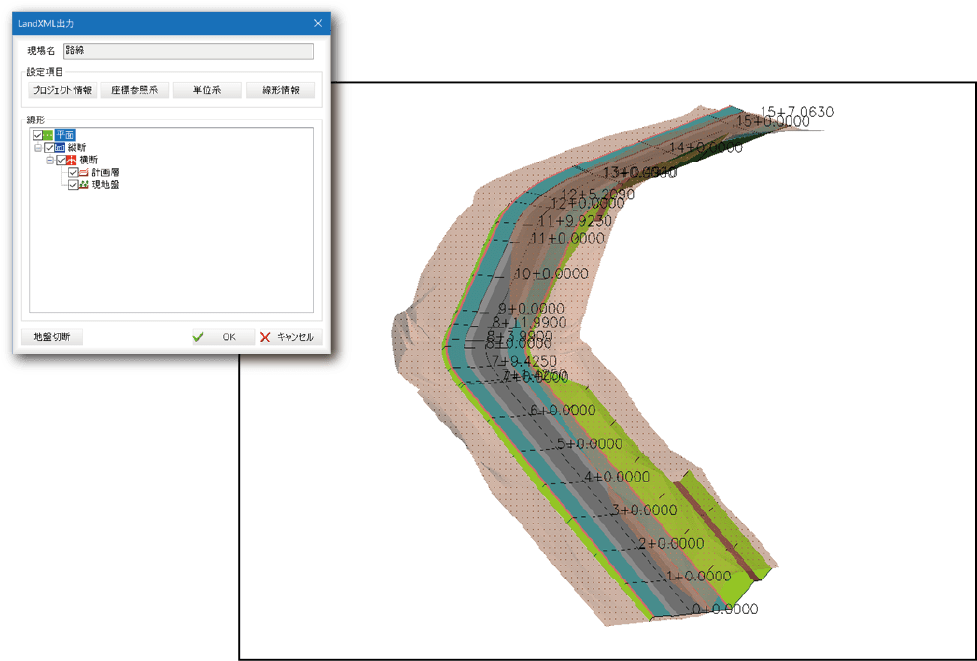

概略道路設計オプションで作製したデータを3次元設計データ「J-LandXML」形式に出力できます。
※J-LandXMLデータの表示は別途、iLEX Seriesが必要です。
