CAD SystemBigvan al-Nil(al-Nil CAD)
3D構造物作成オプション

3D構造物作成オプション

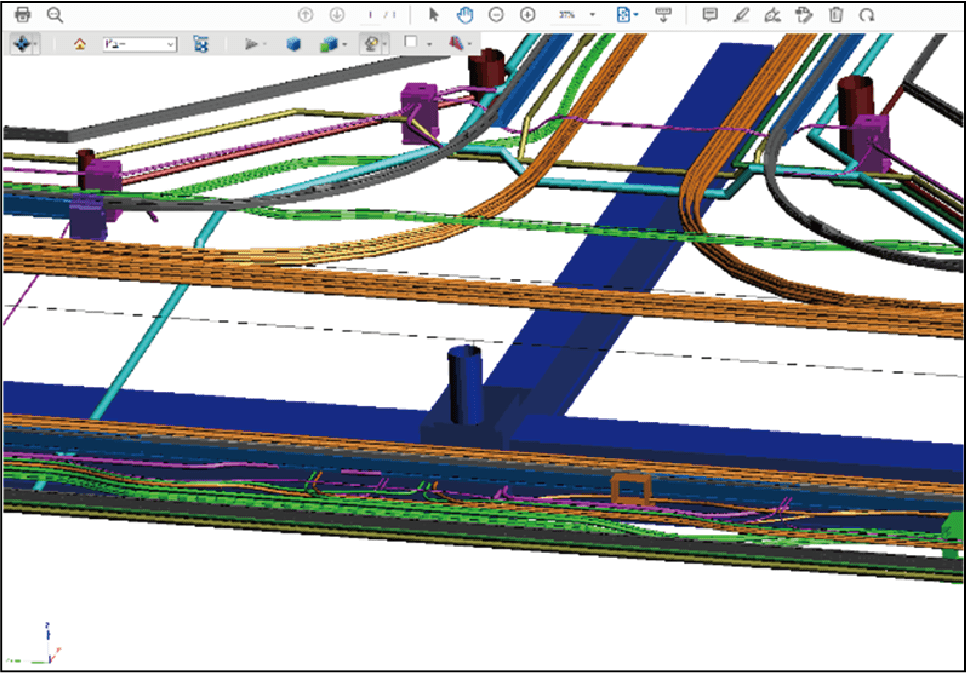

作成した3Dモデル

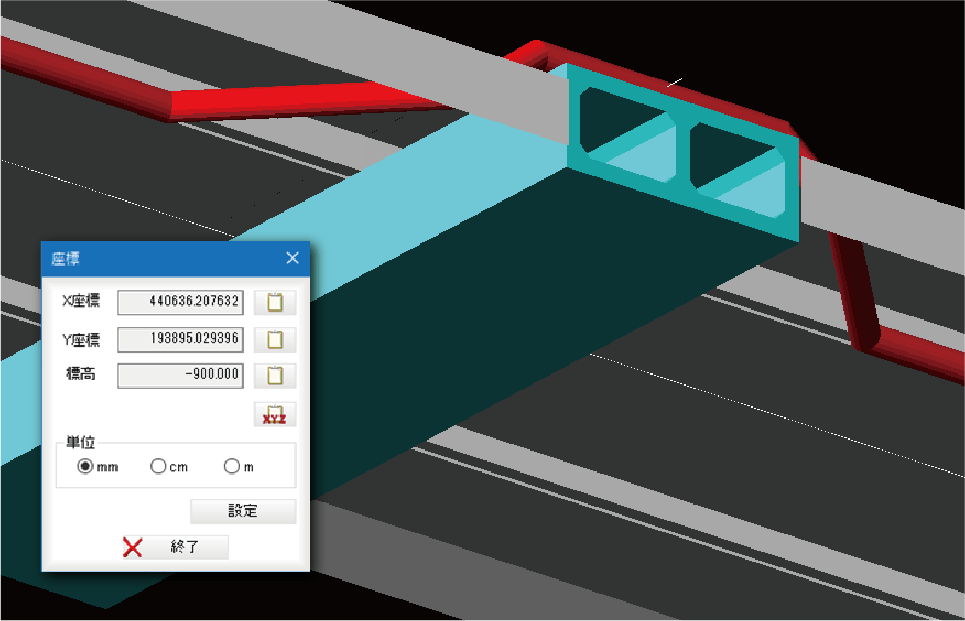

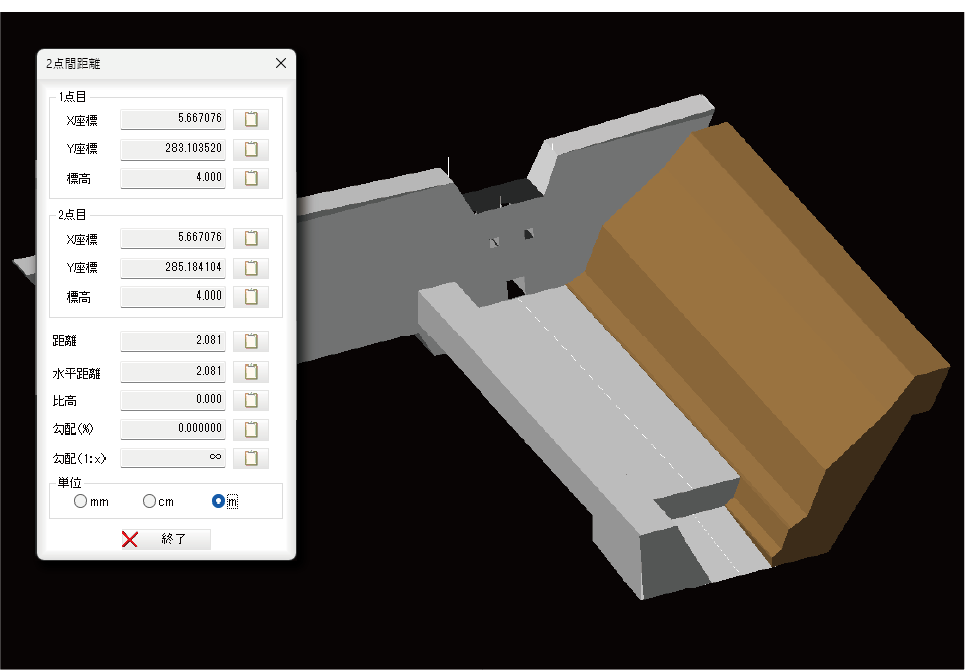

3Dモデルより、距離、座標値の確認ができます。また、計測結果はクリップボードに貼り付けて使用できます。

3Dモデルは3D DWG/DXF、3D PDF、JPEGに保存できます。

2次元図面の情報から3次元モデル化

2次元図面データ(平面図・縦断図・横断図等)から埋設管や排水溝などの構造物に対する平面線形、高さ、断面形状情報を取得して、3次元モデルデータの作成が可能です。

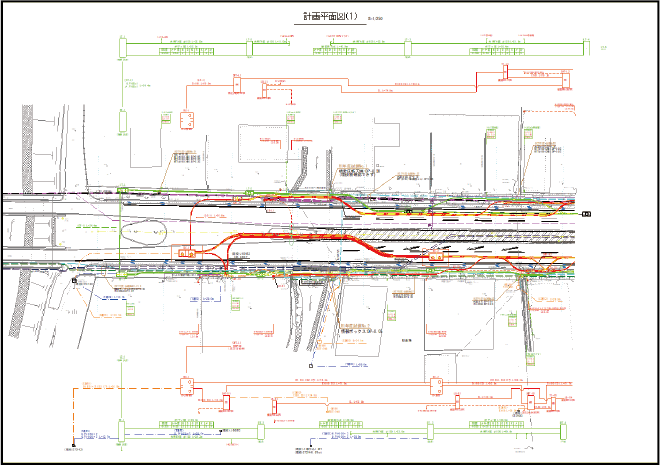

平面図

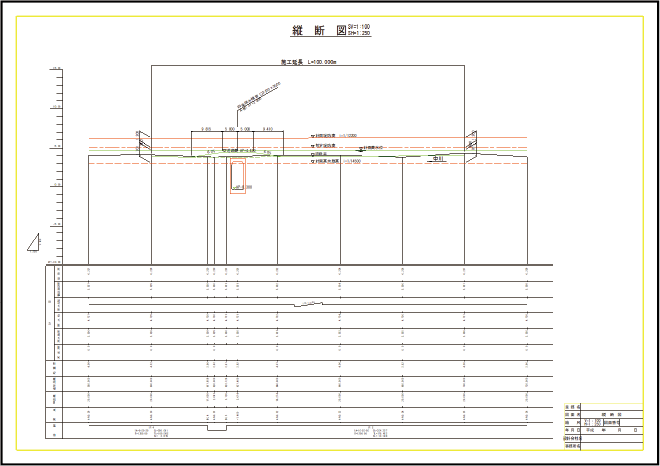

縦断図

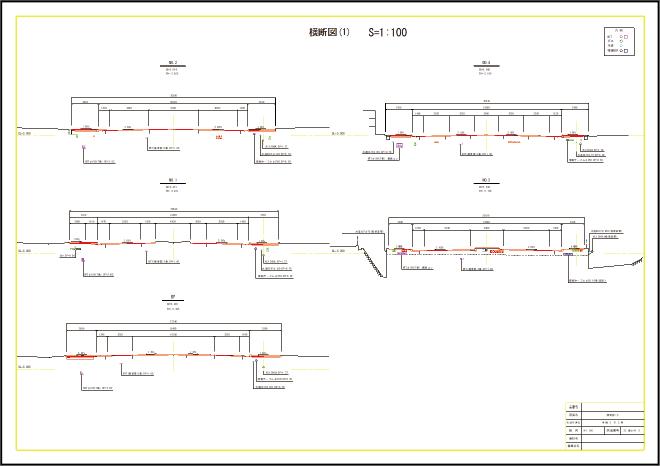

横断図

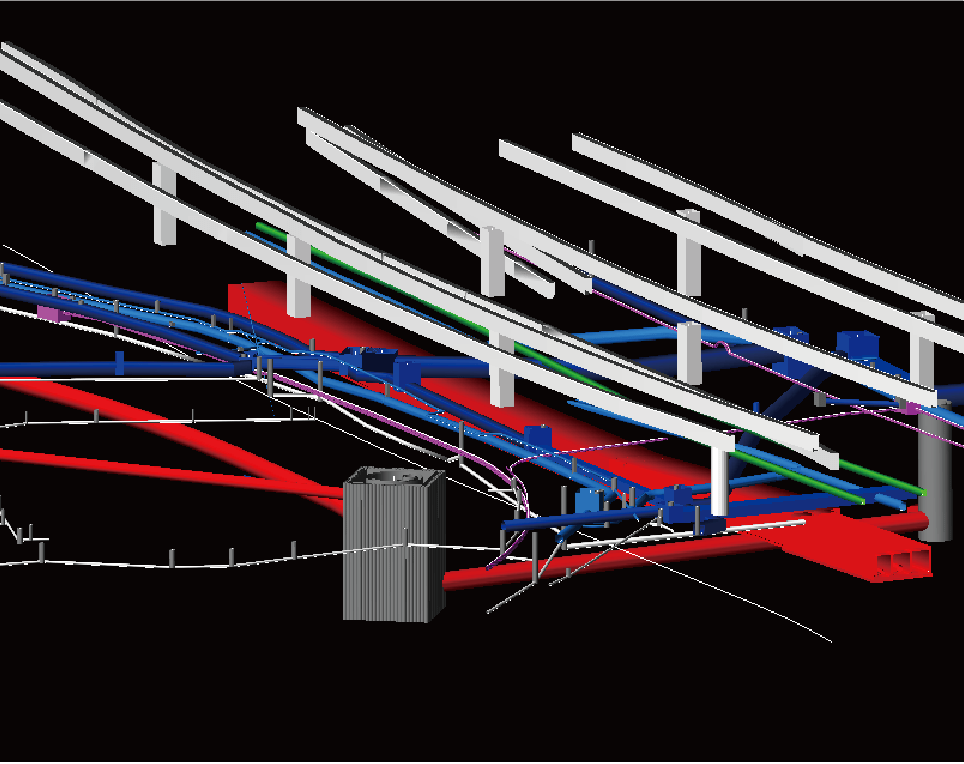

地上構造物、地下埋設物モデル

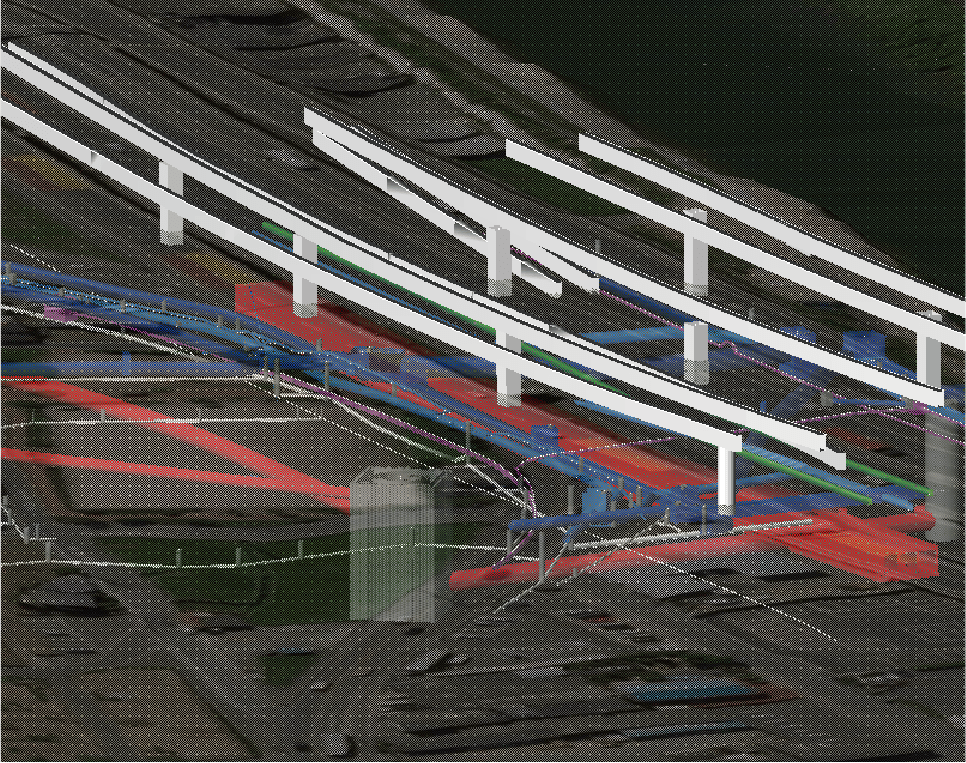

地上構造物、地下埋設物モデル、オルソ画像の統合

※オルソ画像の読込みは別途、3Dプランオプションが必要です。

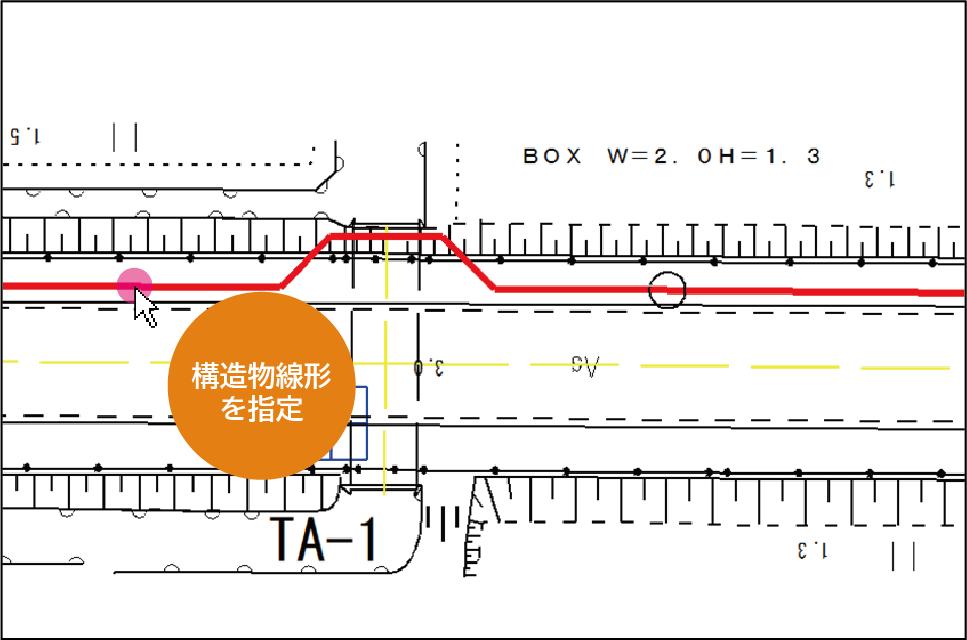

平面線形情報の取得

平面図から構造物の線形要素を選択します。(X,Y座標情報の取得)

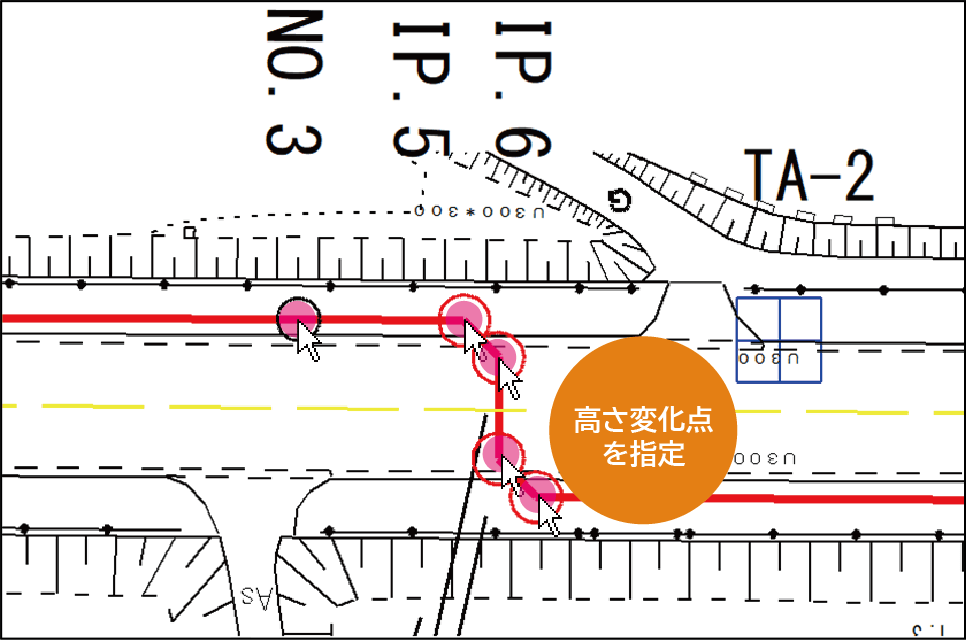

線形上の任意の位置に高さ変化点を指定することができます。

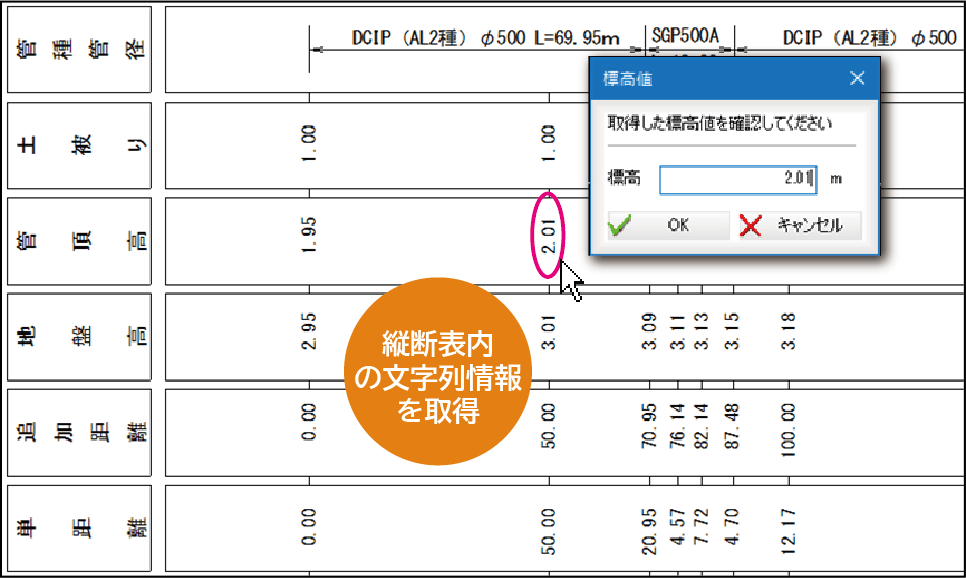

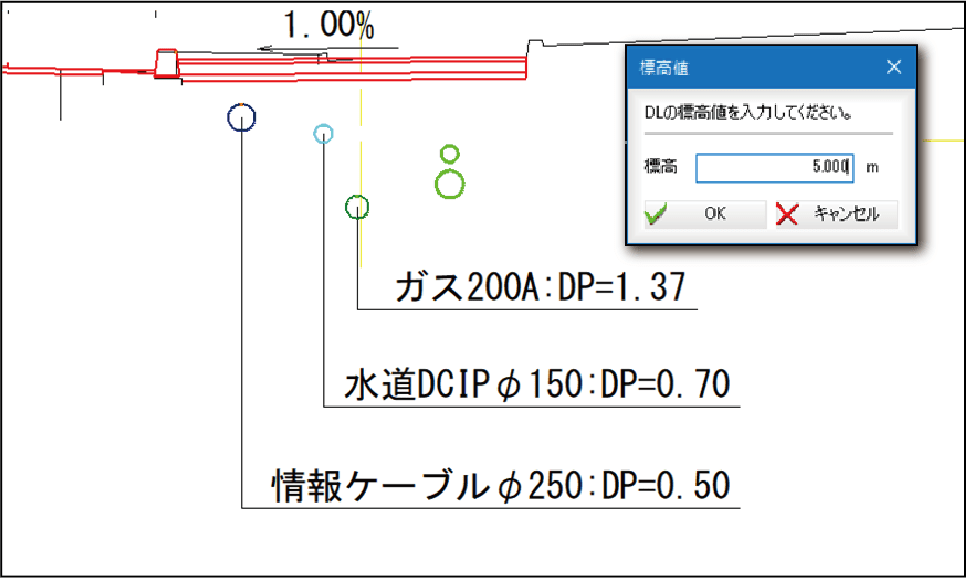

高さ情報の取得

縦断図などの数値から標高を取得できます

DL線、DL値を指定し、取得したい高さをマウスにて指定できます。

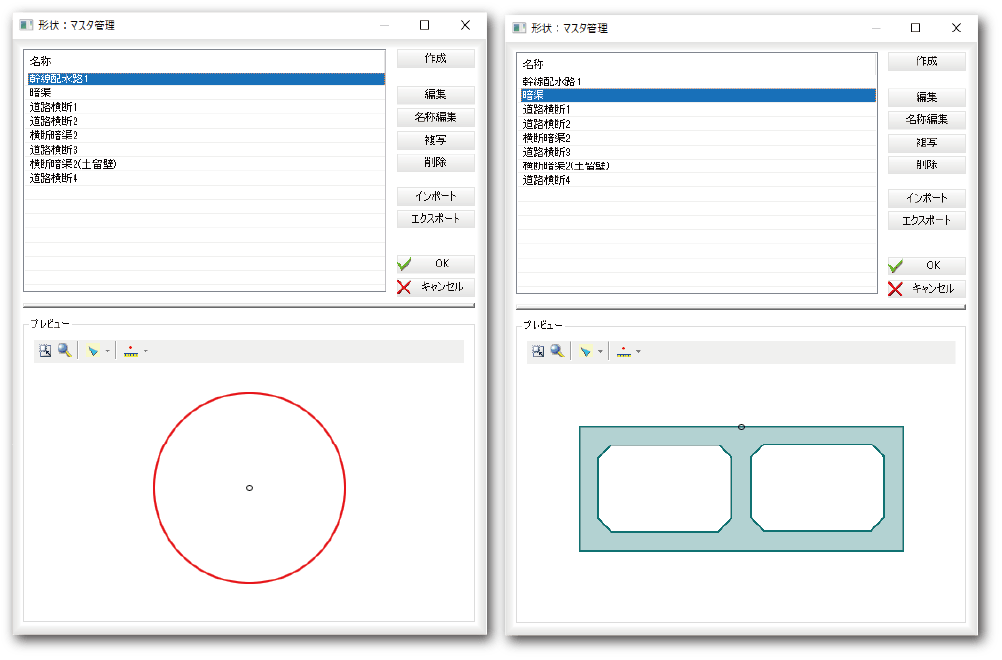

断面形状の取得

2次元図面(横断図、構造図など)を利用して断面形状を作成できます。
作成した断面形状は保存することができ、別の現場でも利用することができます。

地下埋設物モデル

作成した断面形状を線形に沿って3Dモデル化できます。線形の形状が変更されても自動的に再構築されます。
