CAD SystemBigvan al-Nil（al-Nil CAD）
地図XML入力オプション
地図XML入力オプション
これまで、法務局が有する地図データは、地図証明書・図面証明書として写しの交付を受ける方法や、インターネットでＰＤＦデータを閲覧する方法（登記情報提供サービス）で提供を行ってきました。
令和５年１月２３日からは、新たに加工可能なデータをＧ空間情報センターにて公開しています。これにより、生活関連・公共サービス関連情報との連携や、都市計画・まちづくり、災害対応などの様々な分野で、地図データがオープンデータとして広く利用され、新たな経済効果や社会生活へ好影響をもたらすことが期待されます。
※ 登記所備付地図の電子データとは
不動産登記法（平成１６年法律第１２３号）第１４条第１項及び第４項に規定する地図及び地図に準ずる図面に係る電子データをいいます。
法務局でコンピュータシステムによる事務の処理を可能とする地図情報システムに入っている地図データであり、データの形式は加工が可能な地図ＸＭＬフォーマットです。
（上記法務省HP より抜粋）
■Ｇ空間情報センター
https://front.geospatial.jp/

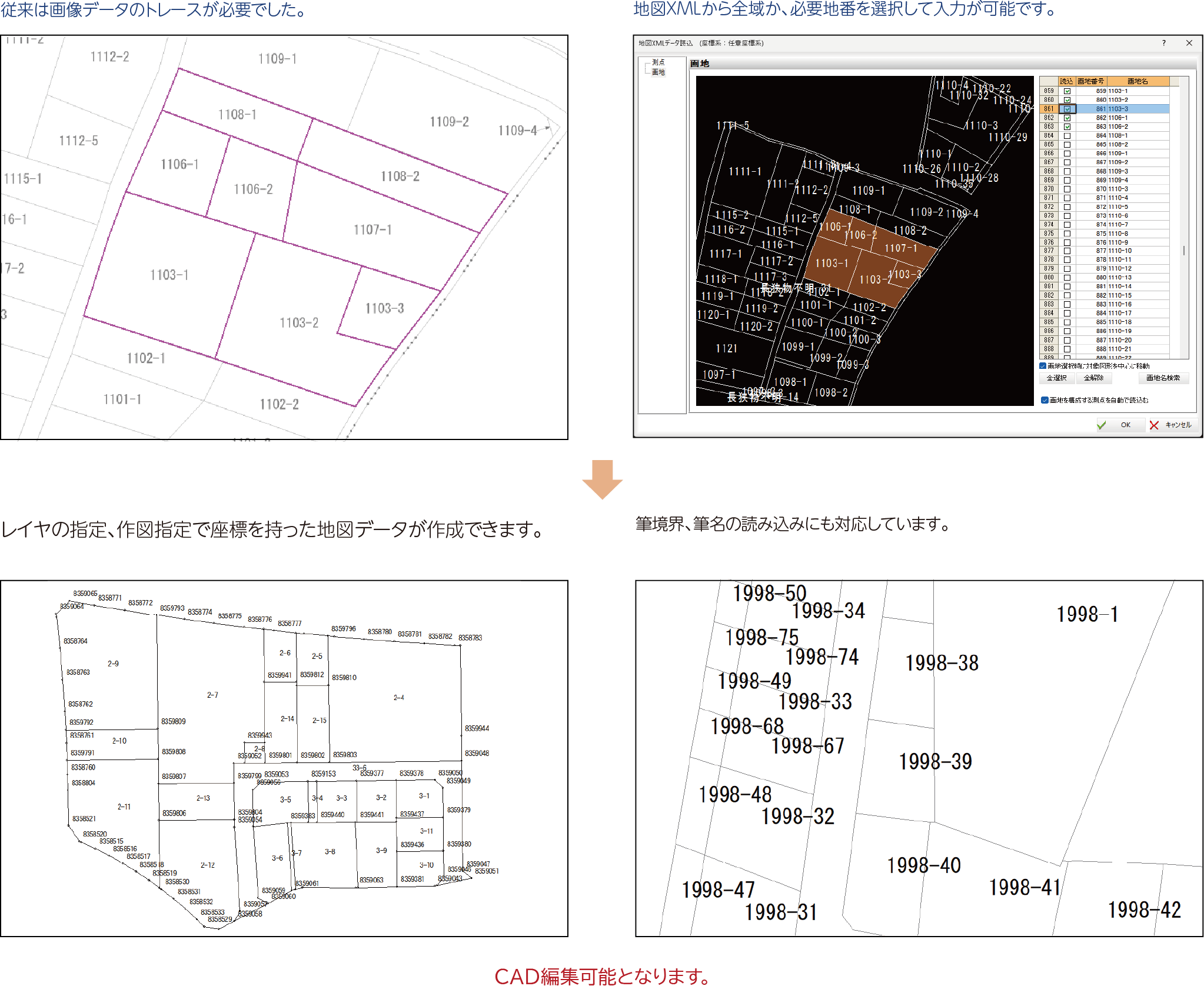

地図ＸＭＬをＣＡＤデータとして入力
従来は画像データをＣＡＤ上でトレースする作業が必要でしたが、地図ＸＭＬをＣＡＤデータとして入力することにより、作業が大幅に軽減されるようにな
ります。また、複数の地図ＸＭＬを同時に読み込むことも可能です。
地図XMLを利用することでＣＡＤ編集が可能になり、面積、点間距離の確認も可能
演算機能で区画構成点数の確認、各地番面積、累計面積確認など豊富な活用が可能になります。

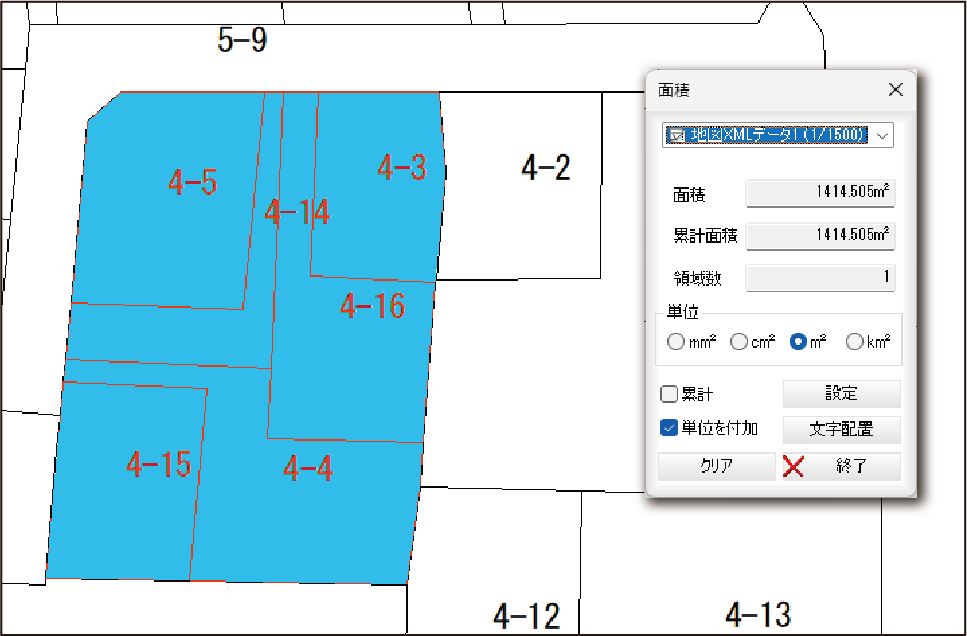

面積計算

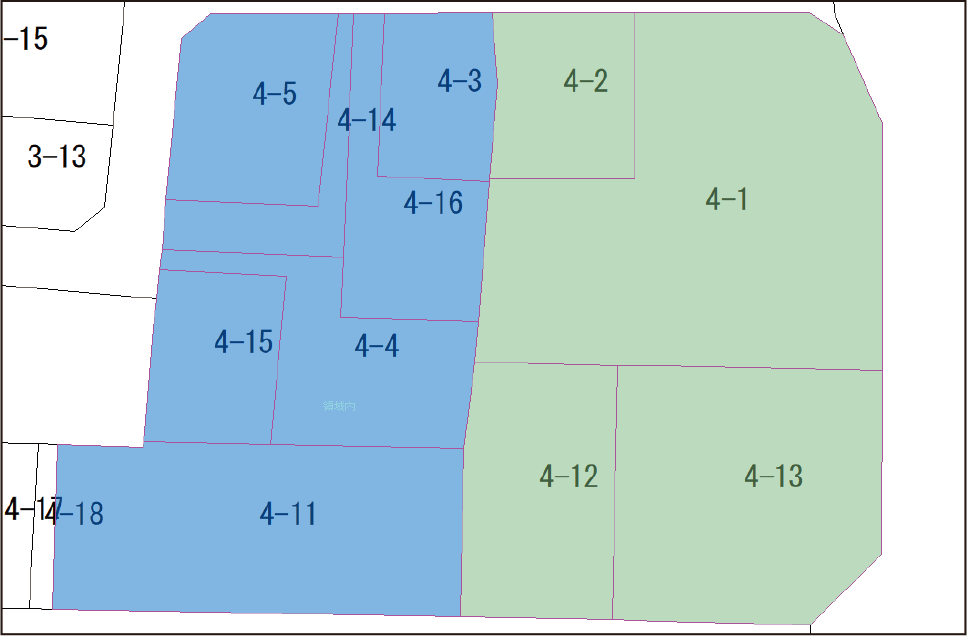

図面上着色

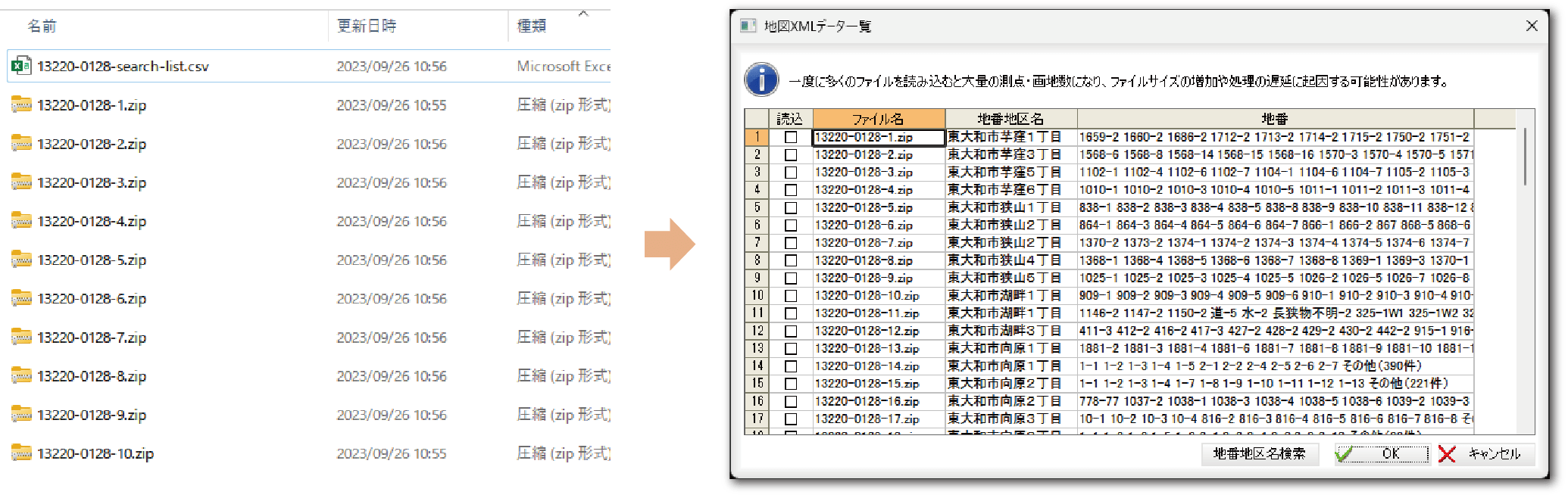

地図XMLデータリストCSVファイルから読込みを行うことで地番地区名から選択して読込可能
登記所備付地図の電子データをダウンロードすると、地域のデータが地番、地区ごとに分かれたデータになっています。管理ファイルのCSVファイルを読み込むことで、一覧表から目的の地図XMLファイルを選択して読み込むことが可能になります。

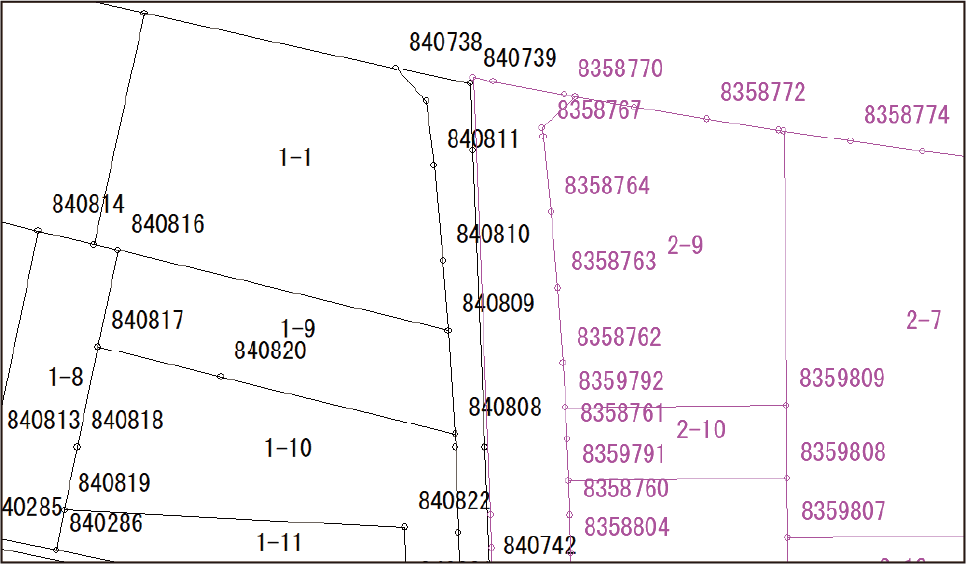

公共座標が設定されている地図XML
公共座標が設定されている地図XMLを追加で読み込むことで簡単に結合することが可能です。

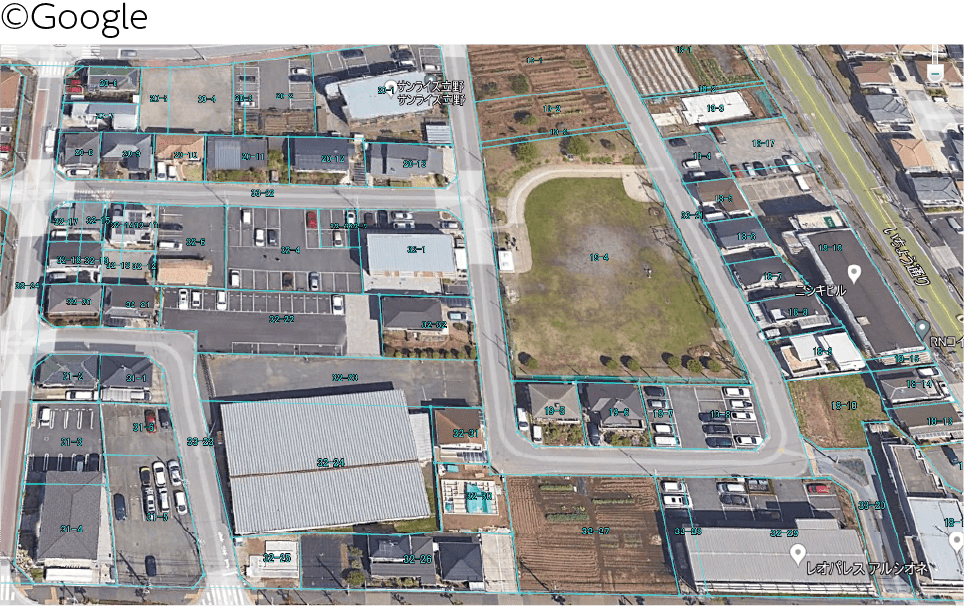

GoogleEarthへ重ねて確認
GoogleEarthで確認する事により現地踏査を明確にすることが可能です。工事着手前の下図確認、打合せ、住民説明などで活用することができます。
（※任意座標エリアは合成不可）
