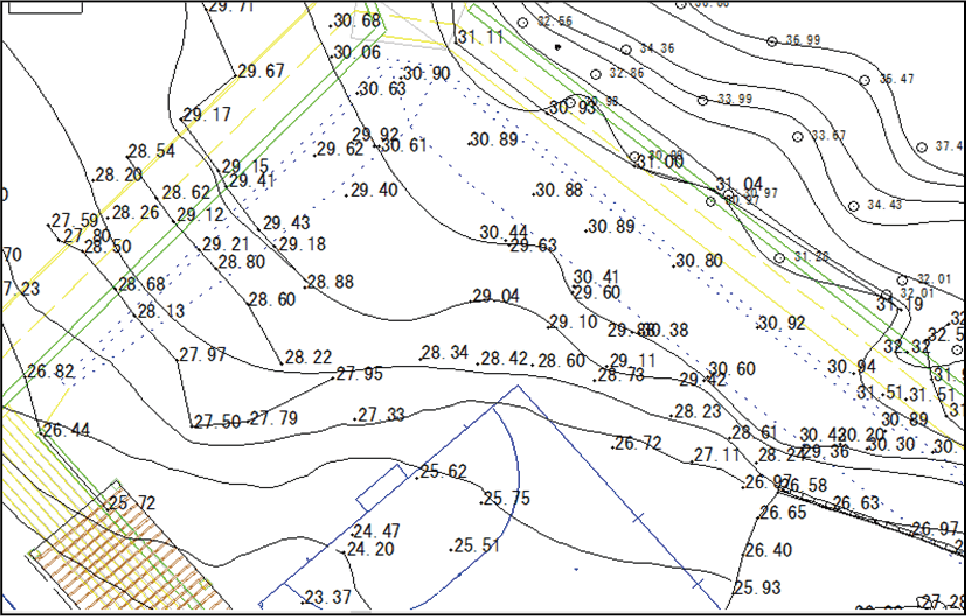

2次元図面上の標高点要素に対して、標高値文字要素から高さを自動付加し、図面全体を3Dモデル化するための準備ができます。

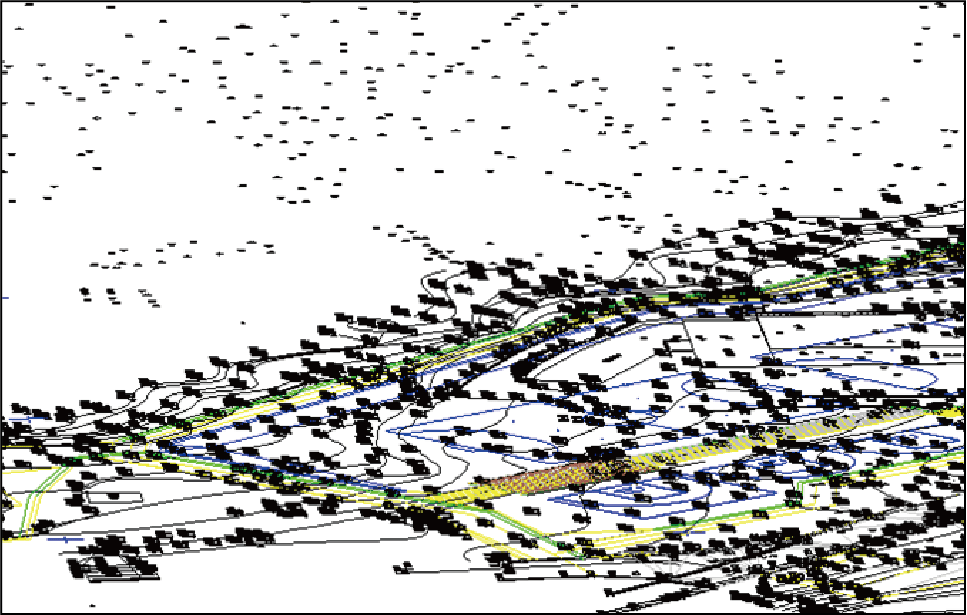

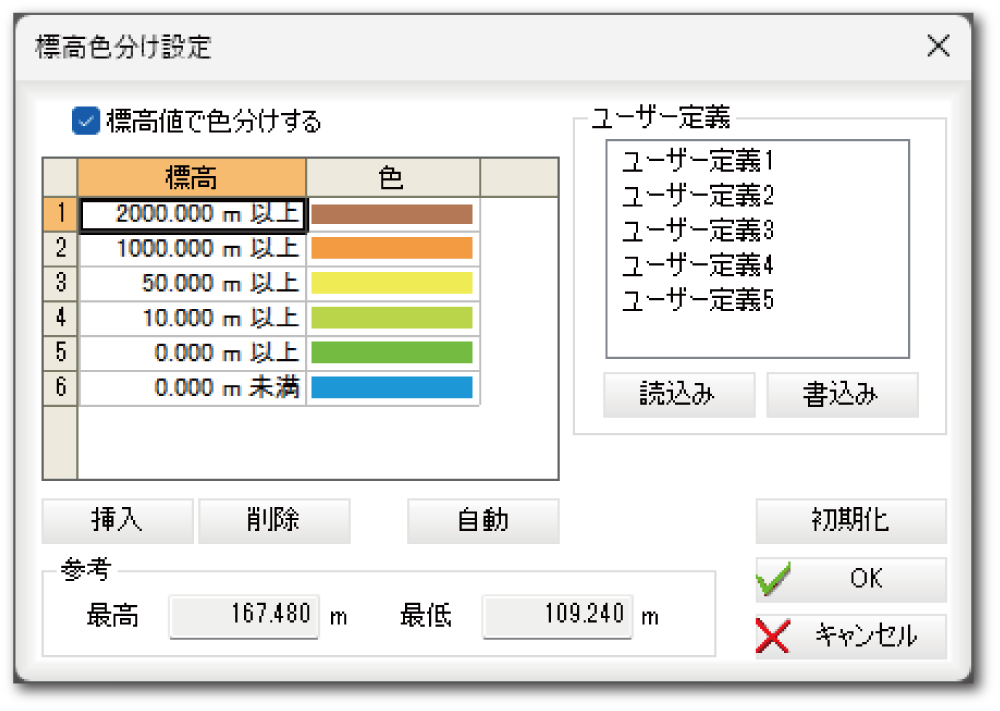

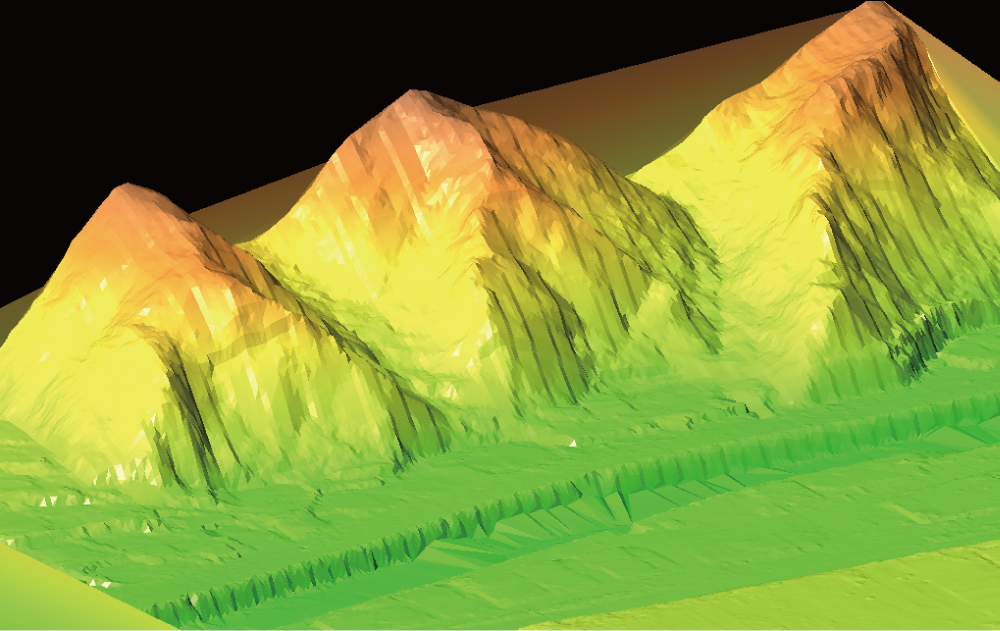

3Dペイン上に高さが設定されている標高点要素(3D SIMA読込でも可)が表示されます。
※3Dペインについては【2次元図面・3Dモデルを同時表示で相互編集】をご参照ください。

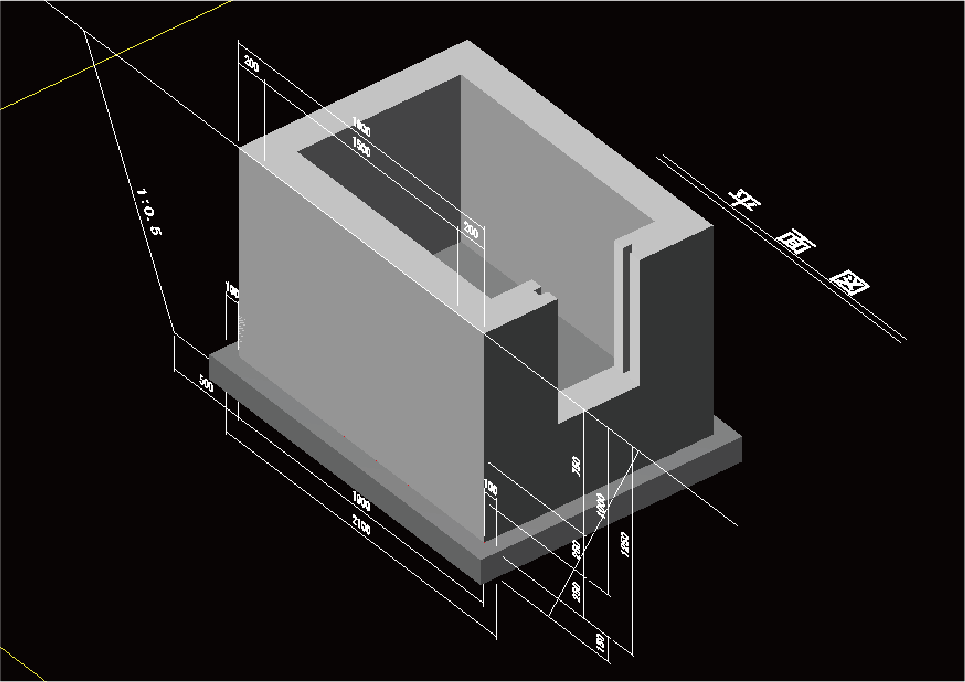

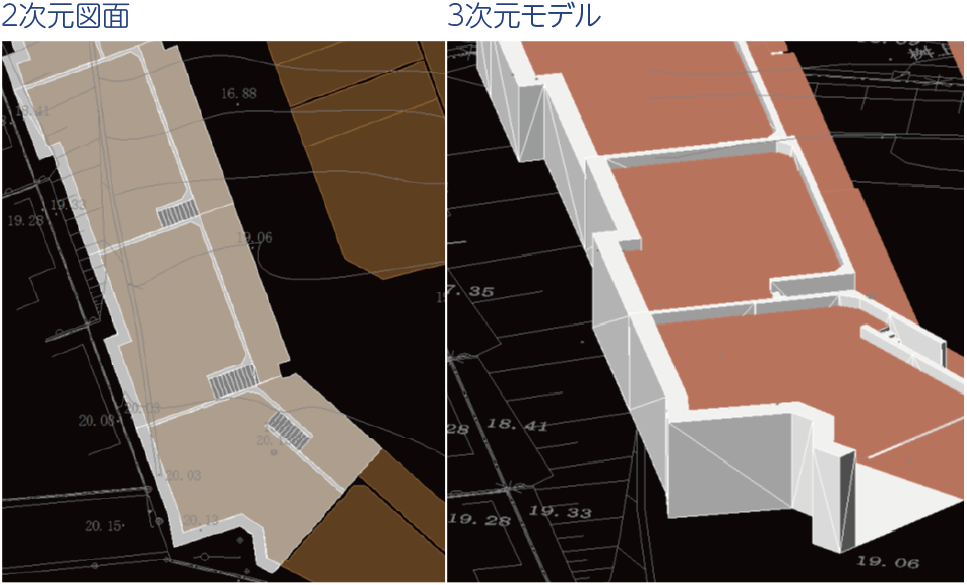

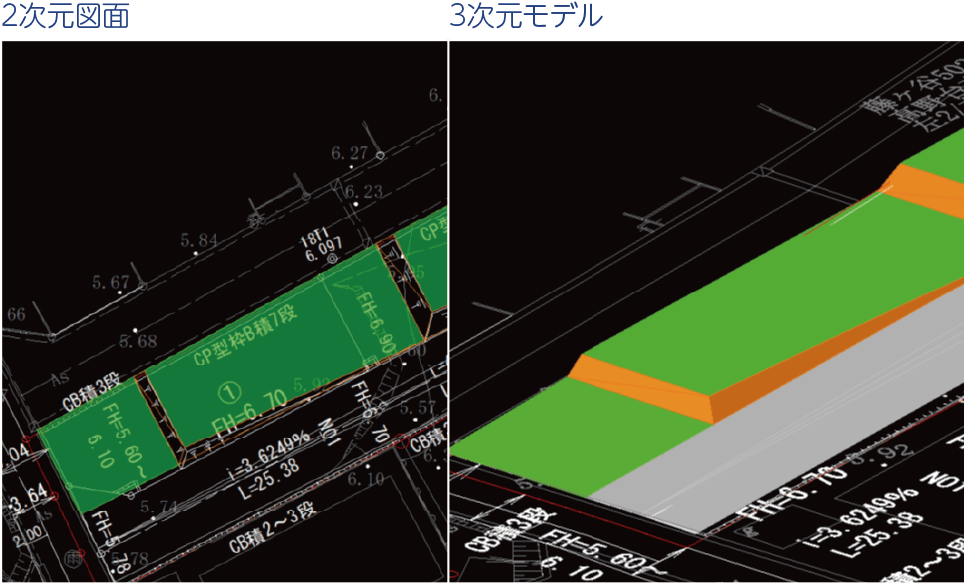

2次元図面が3Dモデルになりましたので3Dにて設計が可能となります。

3Dモデルより、距離、座標値の確認ができます。また、計測結果はクリップボードに貼り付けて使用できます。

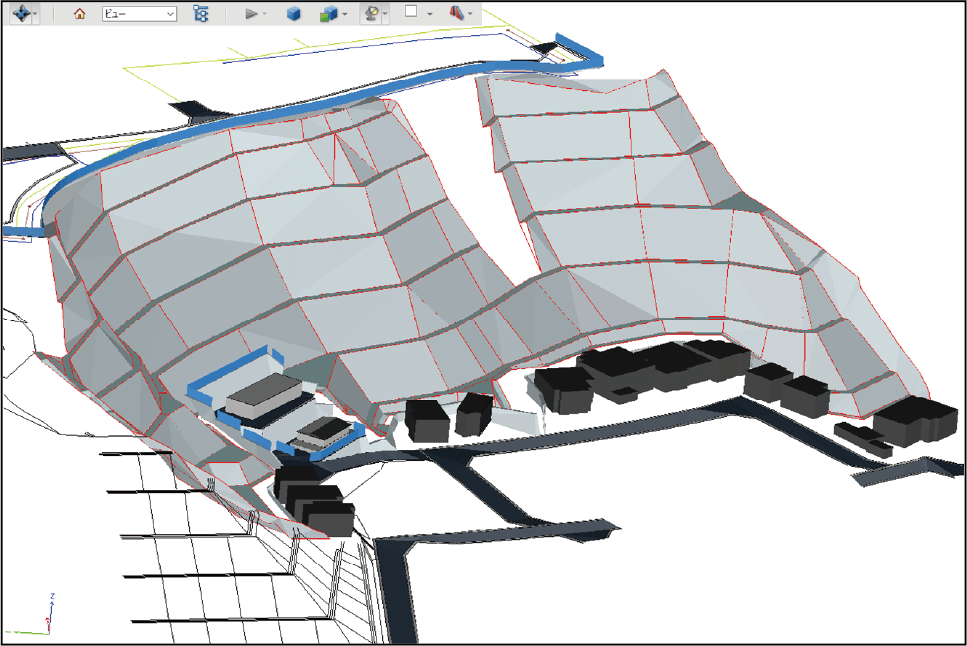

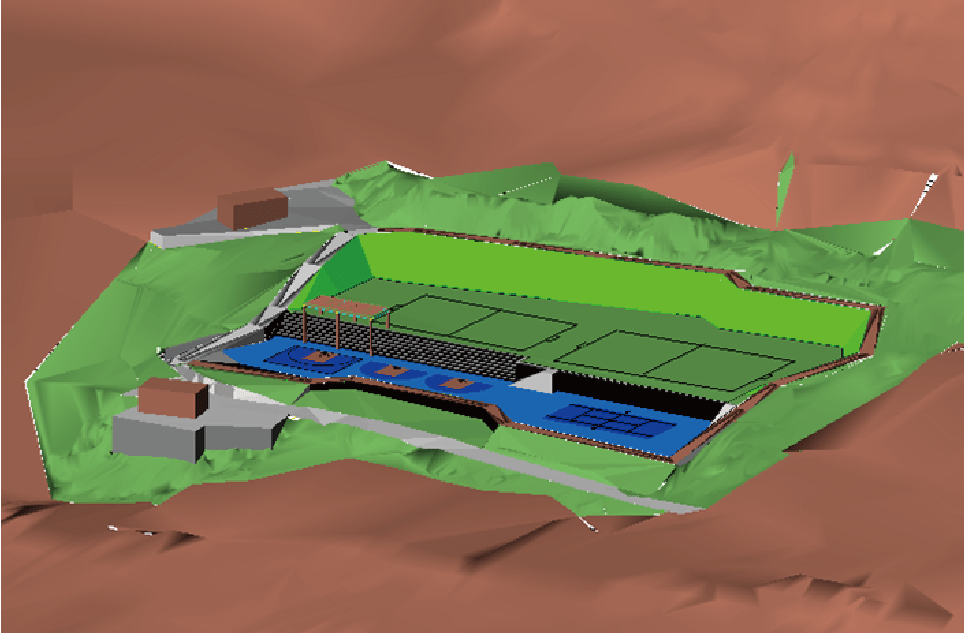

現況(TINデータ)+計画(3Dモデル)作成イメージ

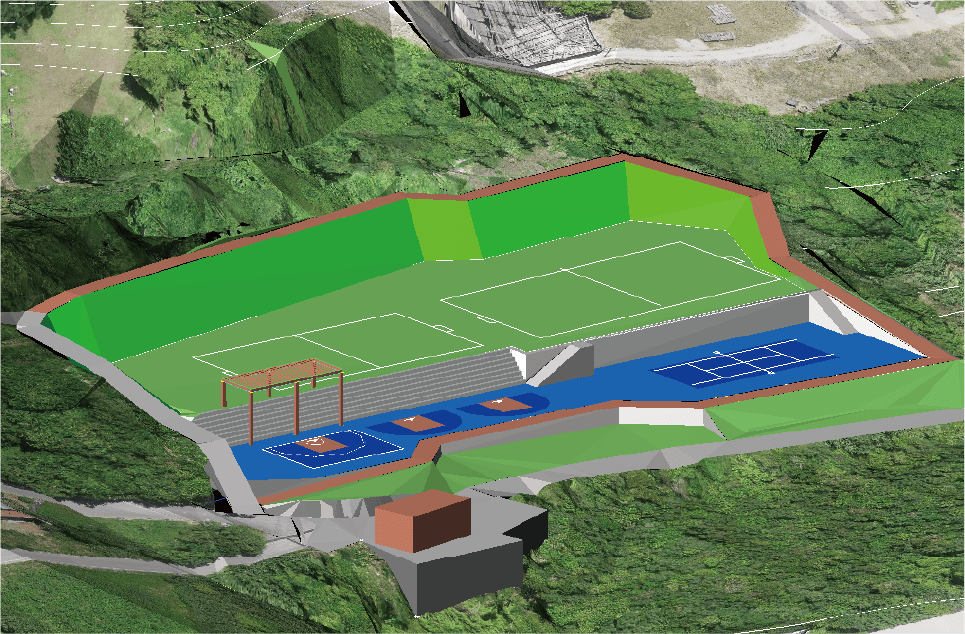

現況(オルソ画像)+計画(3Dモデル)作成イメージ

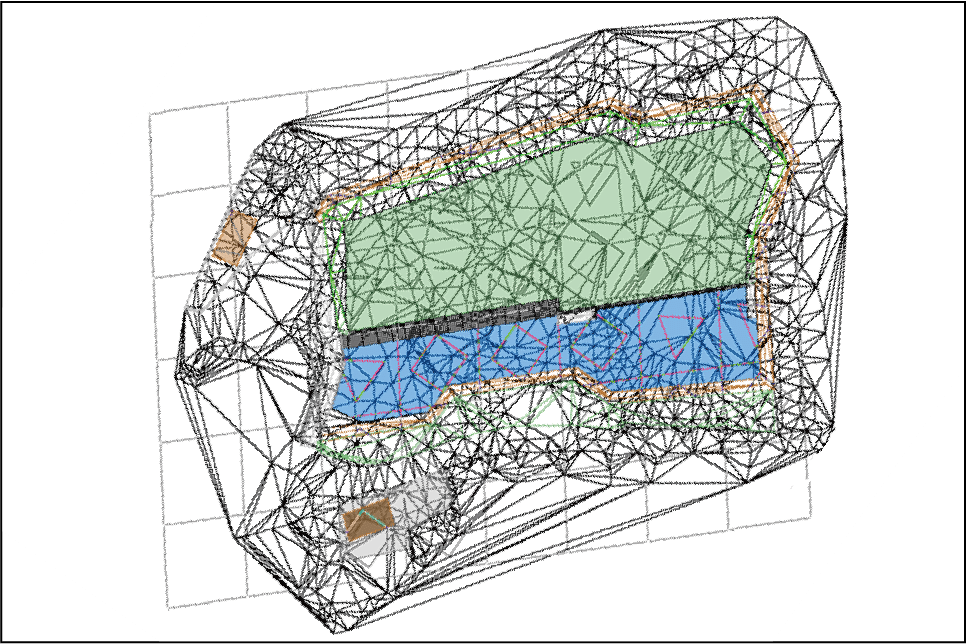

現況のTINデータと3Dプランデータからメッシュ法による土量を集計できます。

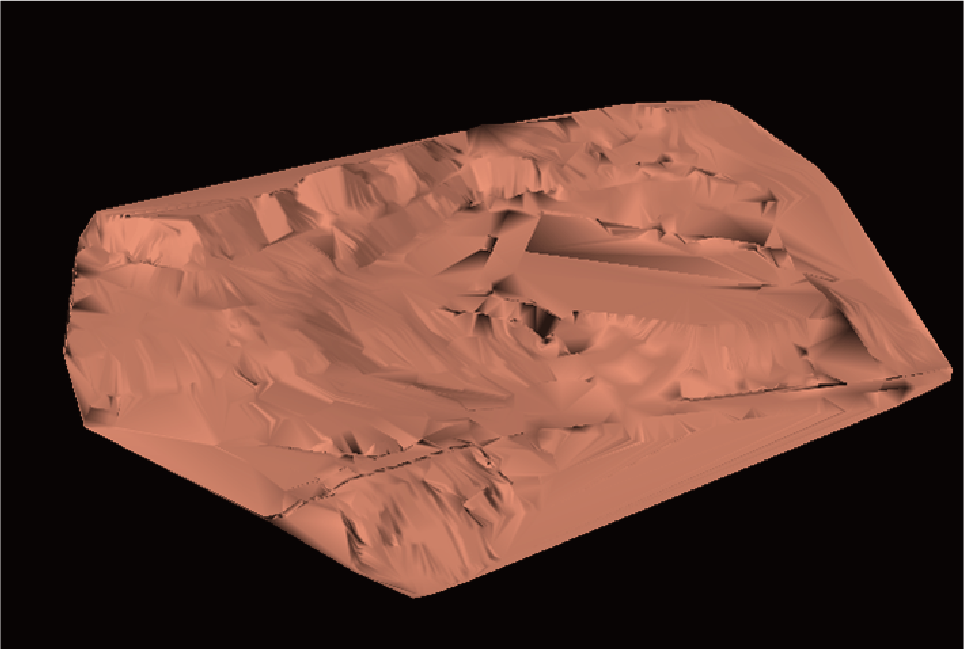

(現況TINデータ)

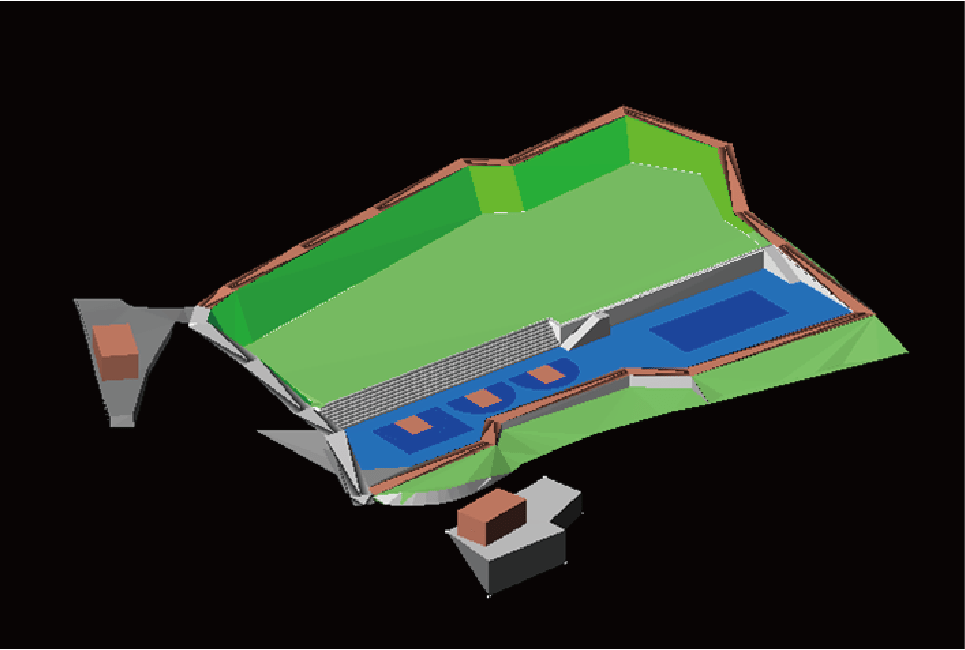

(3Dプランデータ)

土量集計の計算方式は4点平均法と、1点法から選択できます。

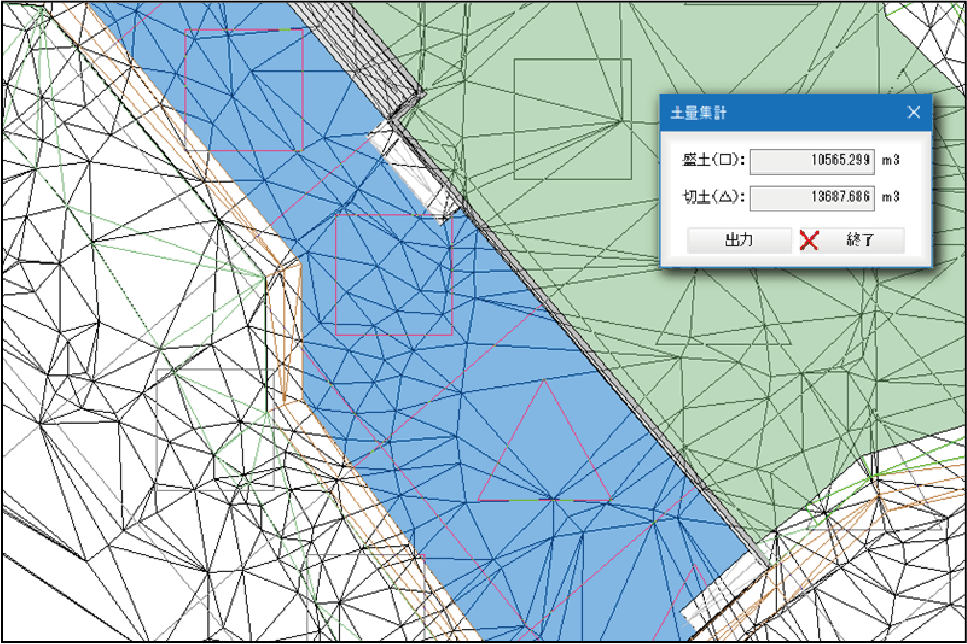

算出される土量は盛土、切土に分けて集計されます。また、図面メッシュ内に盛土、切土を記号表示します。

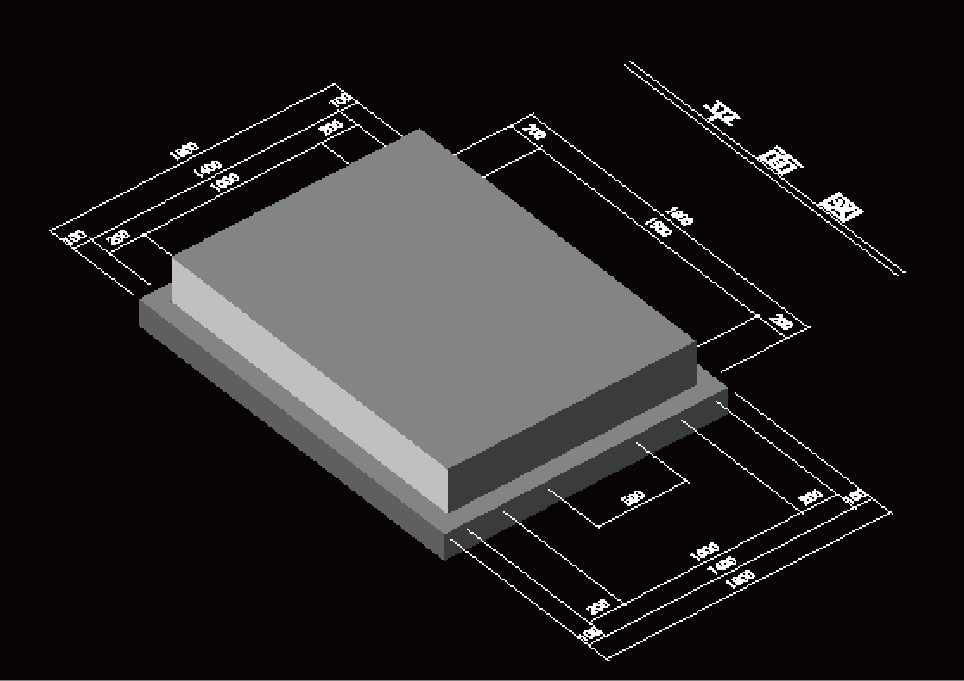

作成した3Dモデルは、3D DWG/DXF、3D PDF、JPEG、J-Land-XML(Surface)に出力できます。

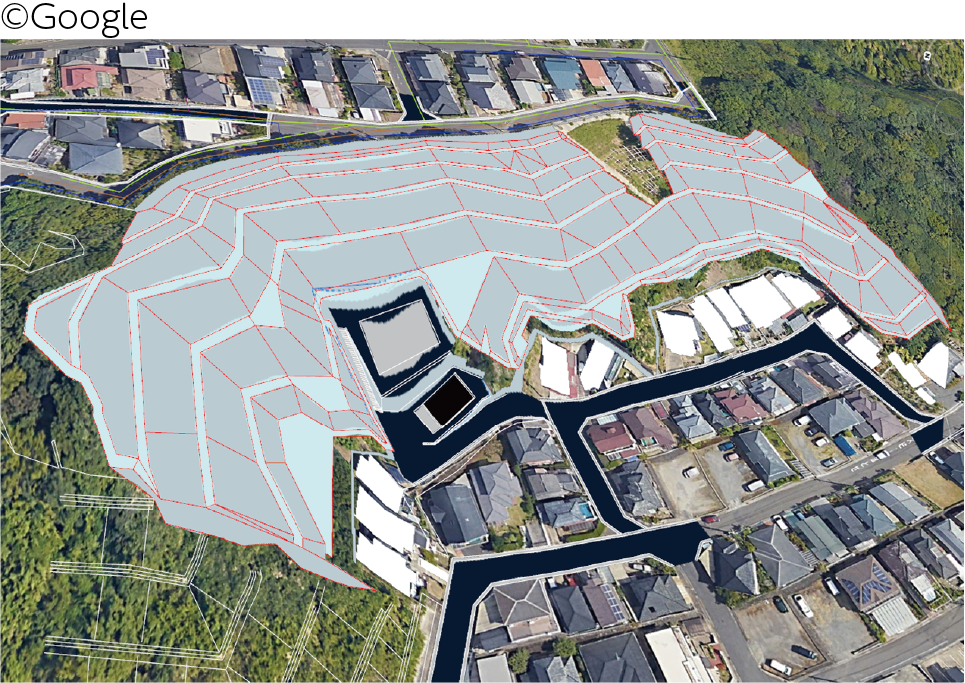

拡張土木オプションのKML/KMZ出力を介してGoogleEarthファイルに出力できます。

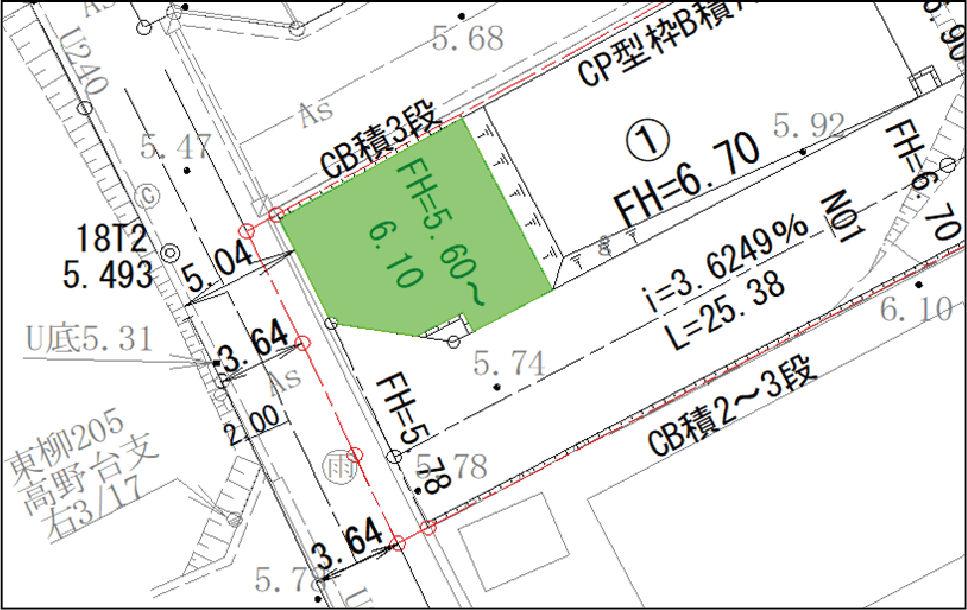

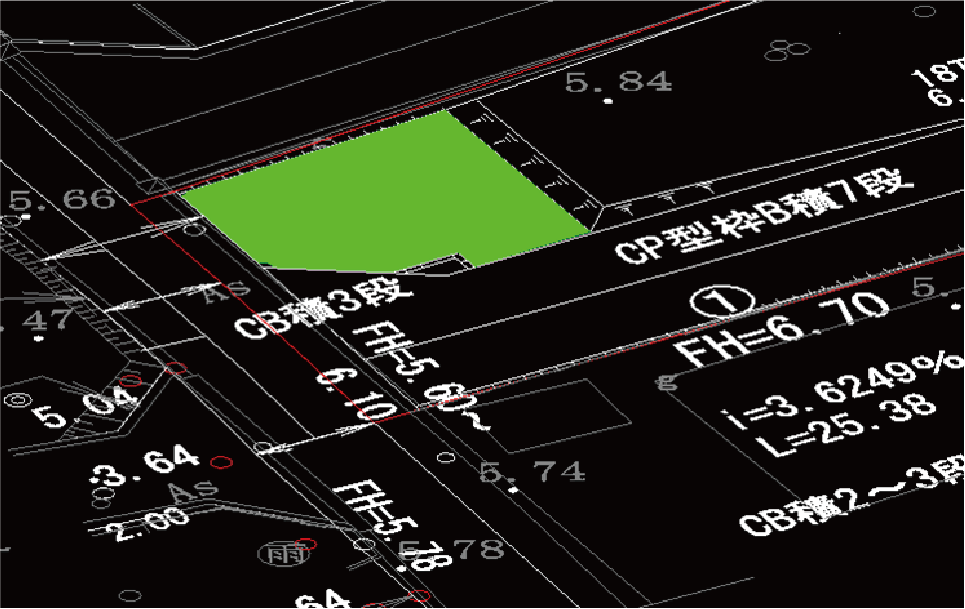

2次元図面上で3Dプラン属性情報を持った面データを入力します。

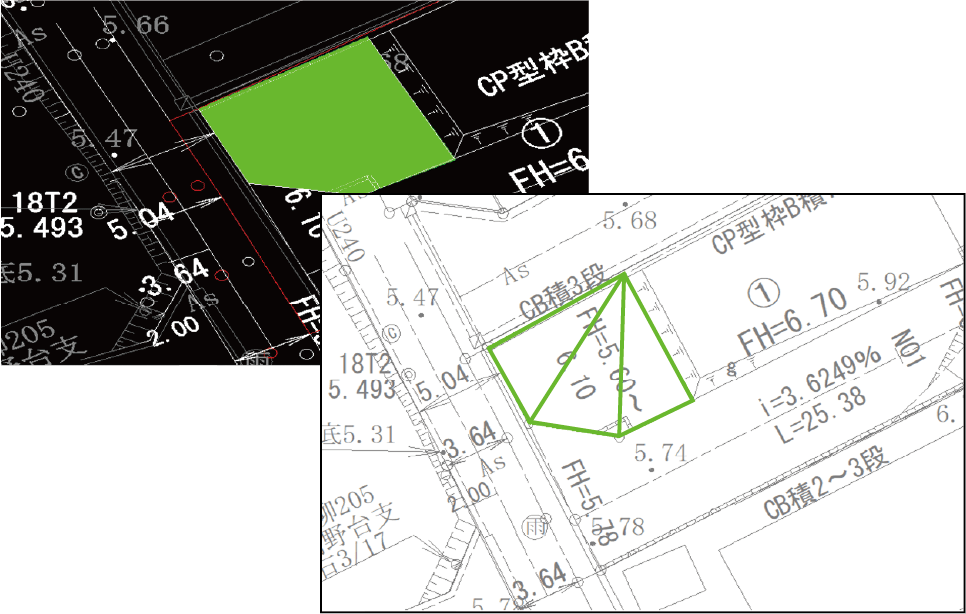

作成する面データの領域内に高さ情報の文字要素が作図されていた場合には、面データの作図と同時に高さ情報を取得し、面を作成します。

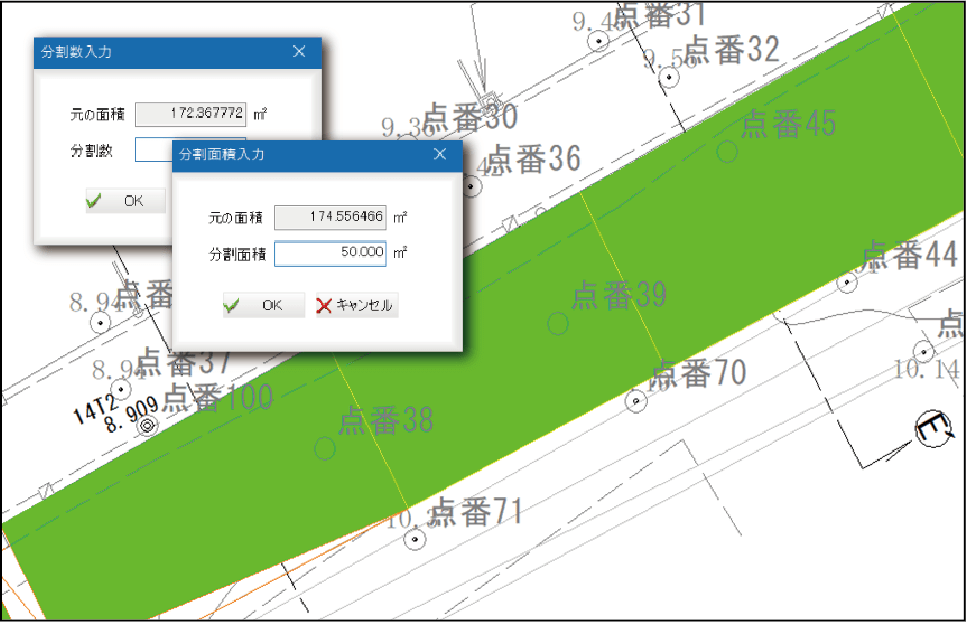

3Dプラン属性情報を持った面データを入力する際には、面の分割入力や、面積指定入力ができます。

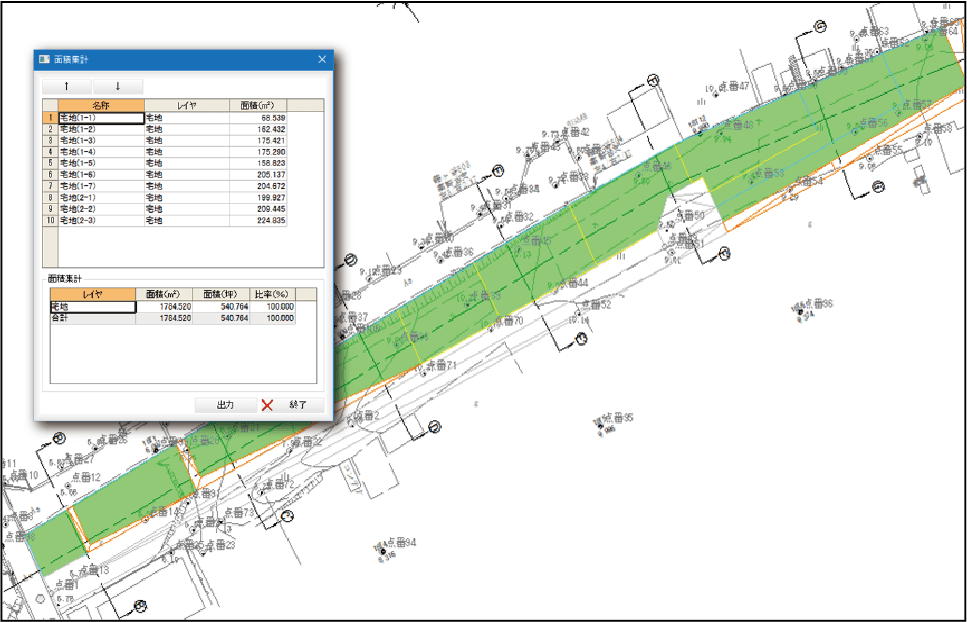

作成したデータを3Dプラン属性ごとに集計した表を作成できます。集計結果の表は、2次元図面に貼り付けたり、Excelへ出力できます。

3Dペイン上から面データの入力を行うと、2次元図面上ではTIN要素として作図され、2次元図面と3Dモデルが同期されます。

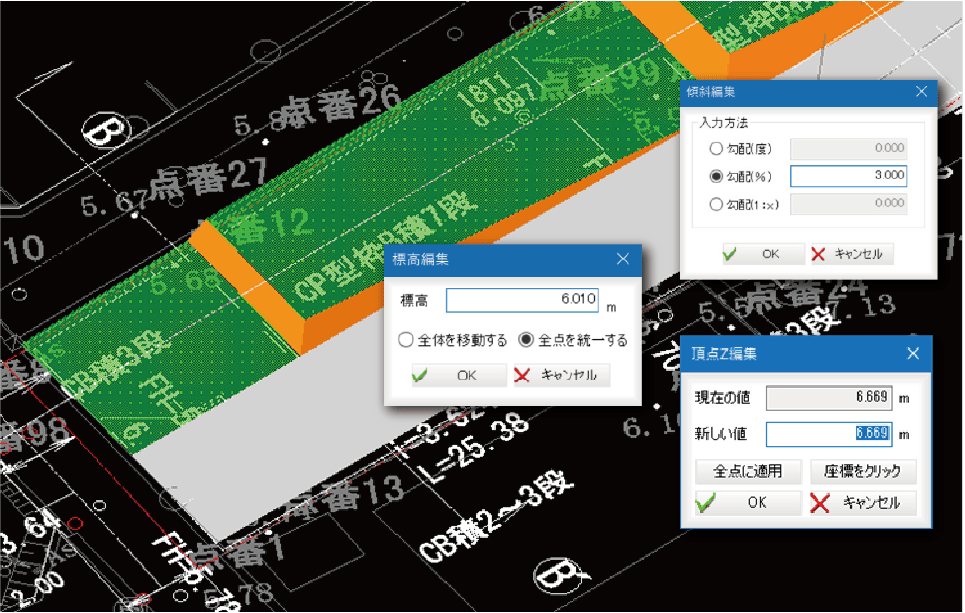

3Dペイン上から面データの頂点標高、傾斜、形状の編集ができます。

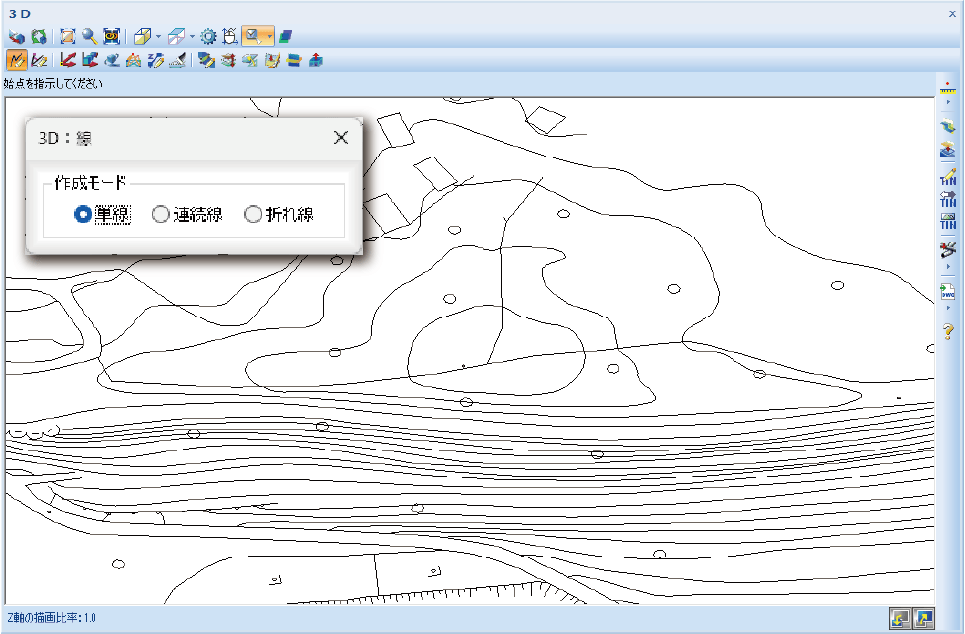

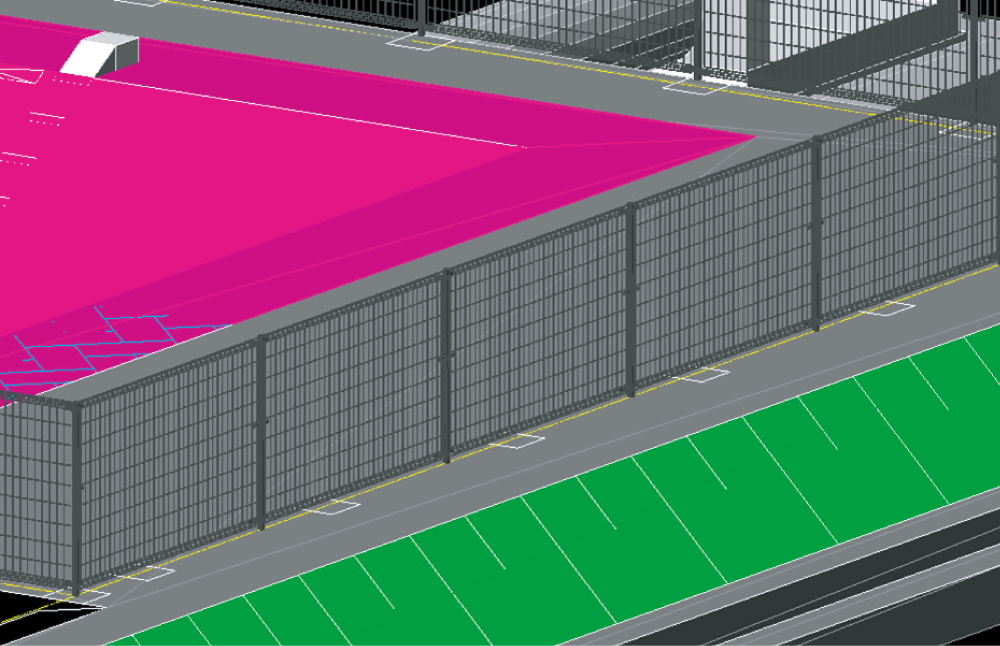

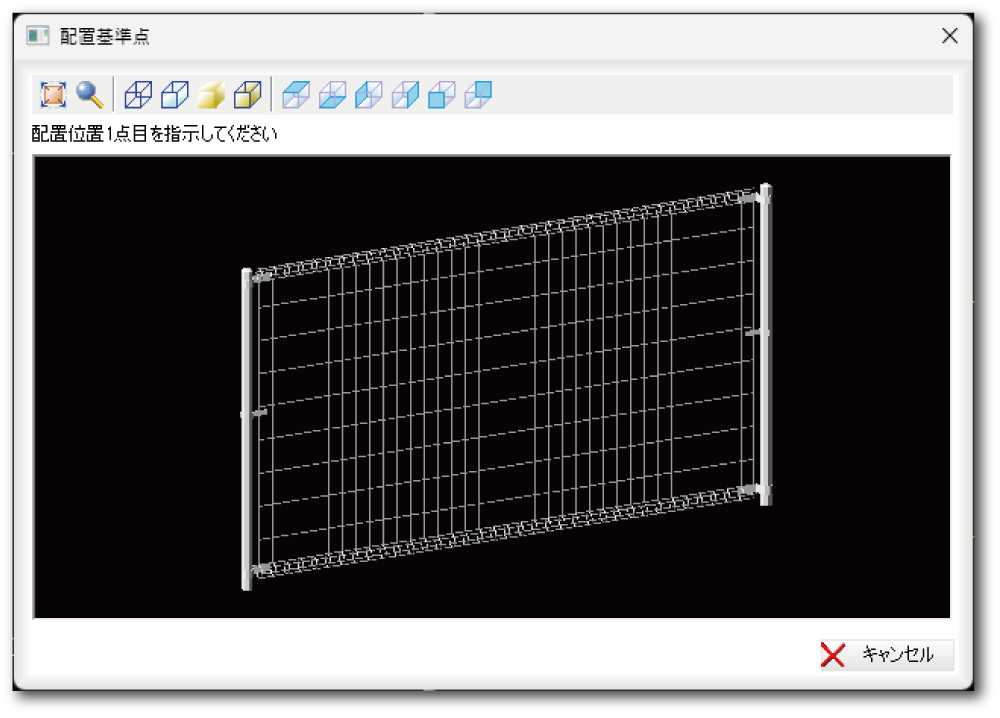

3DペインにてCAD要素の作図、編集ができます。作図、編集する際には3Dモデルをスナップすることができます。要素移動、頂点の移動／削除も行えます。

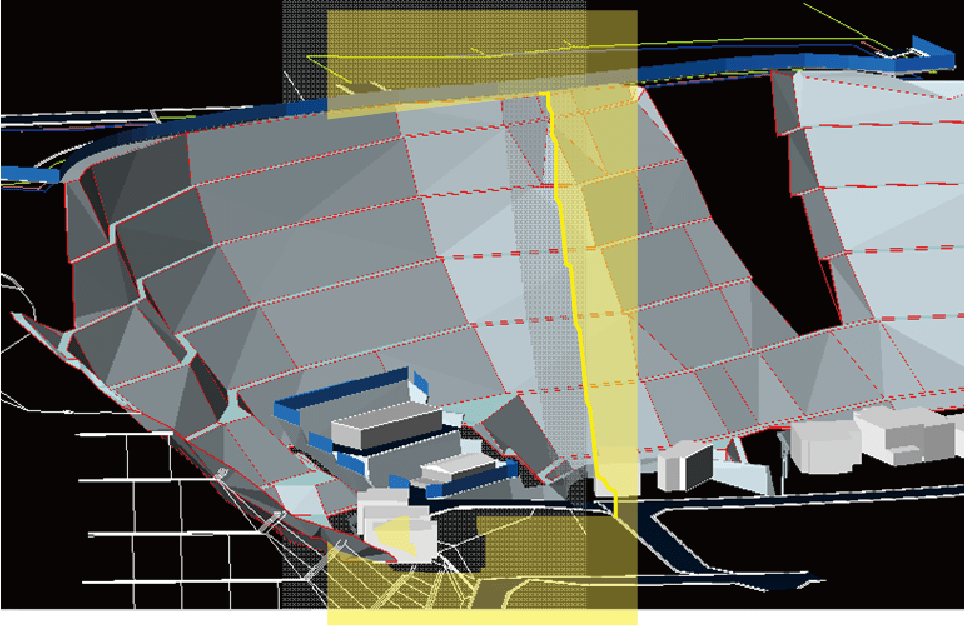

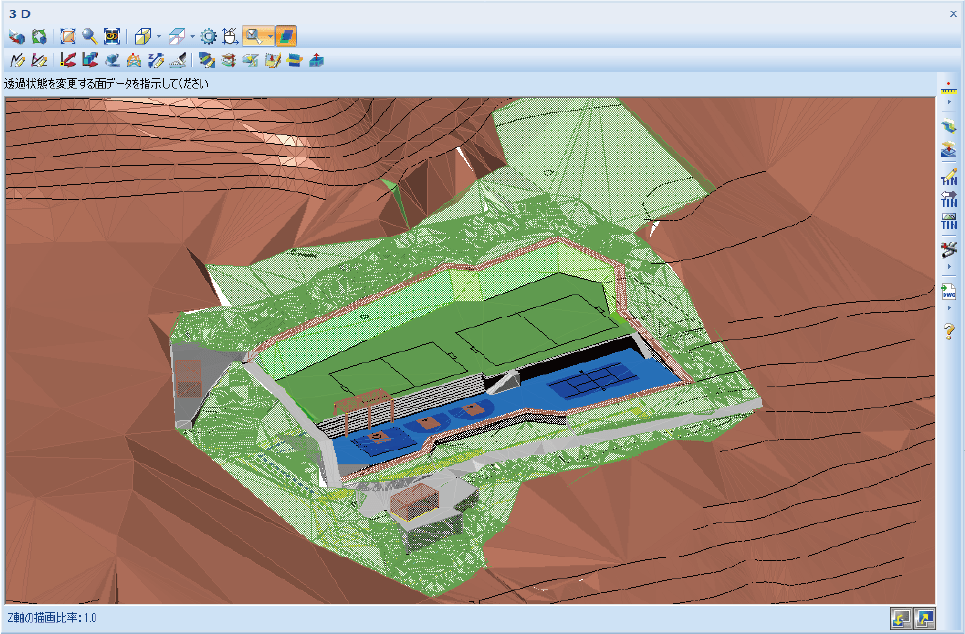

面の透過や、3Dモデルの移動ができます。
透過させることにより位置調整、視覚的に確認が容易になります。

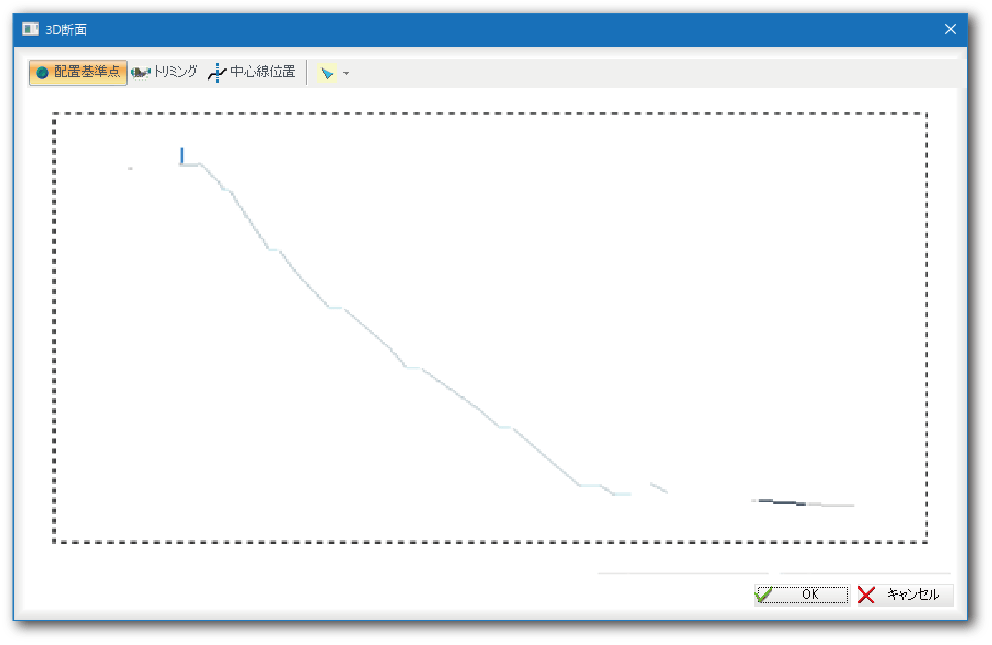

2次元図面上の線形又は任意の2点を指定して断面図の作成ができます。線形では始点と終点を指定後、測点間隔・断面長を入力して作成ができます。
作成される断面図には自動でDL線、中心線が作図されます。
