BV Family Ver.14 AST
BV Familyがユーザー皆様からのご要望を取り入れ、さらにに操作性が向上しました。
BV Familyは 汎用CADとして進化します。
編集機能や縦横断作成機能（拡張土木オプション）を大きく強化しました。
BV Family Ver.14 AST 基本機能
多数のファイル形式に対応
高精度なファイル交換機能を搭載し、手間のかからないデータ交換を実現しています。
- SXF(sfc/sfz/p21/p2z)
SXF Ver.3.1に対応 - DWG/DXF
最新のAutoCAD2018形式に対応
入力：By Layer対応、ポリゴンビューポート対応（入力のみ）
出力：By Layer対応、SXFデータの部分図をビューポートへ自動変換 - JWW/JWC
JW_CAD Ver.8形式での入力可能 - BVF/BVFZ
- PDF(オプションが必要）
入力：ベクターPDFをCADデータへ変換可能
出力：塗ハッチングの透過情報を保持、用紙サイズ指定可能

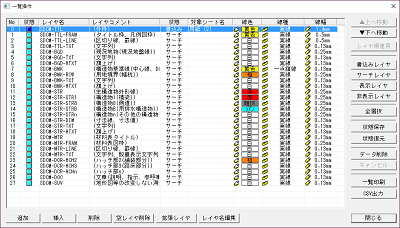

レイヤ管理をより簡単に
「レイヤ別の線色、線種、線幅の登録（レイヤ依存）」や「レイヤ分割表示」、「レイヤ情報のCSV出力」、「空レイヤ削除」など様々なレイヤ機能を搭載しています。

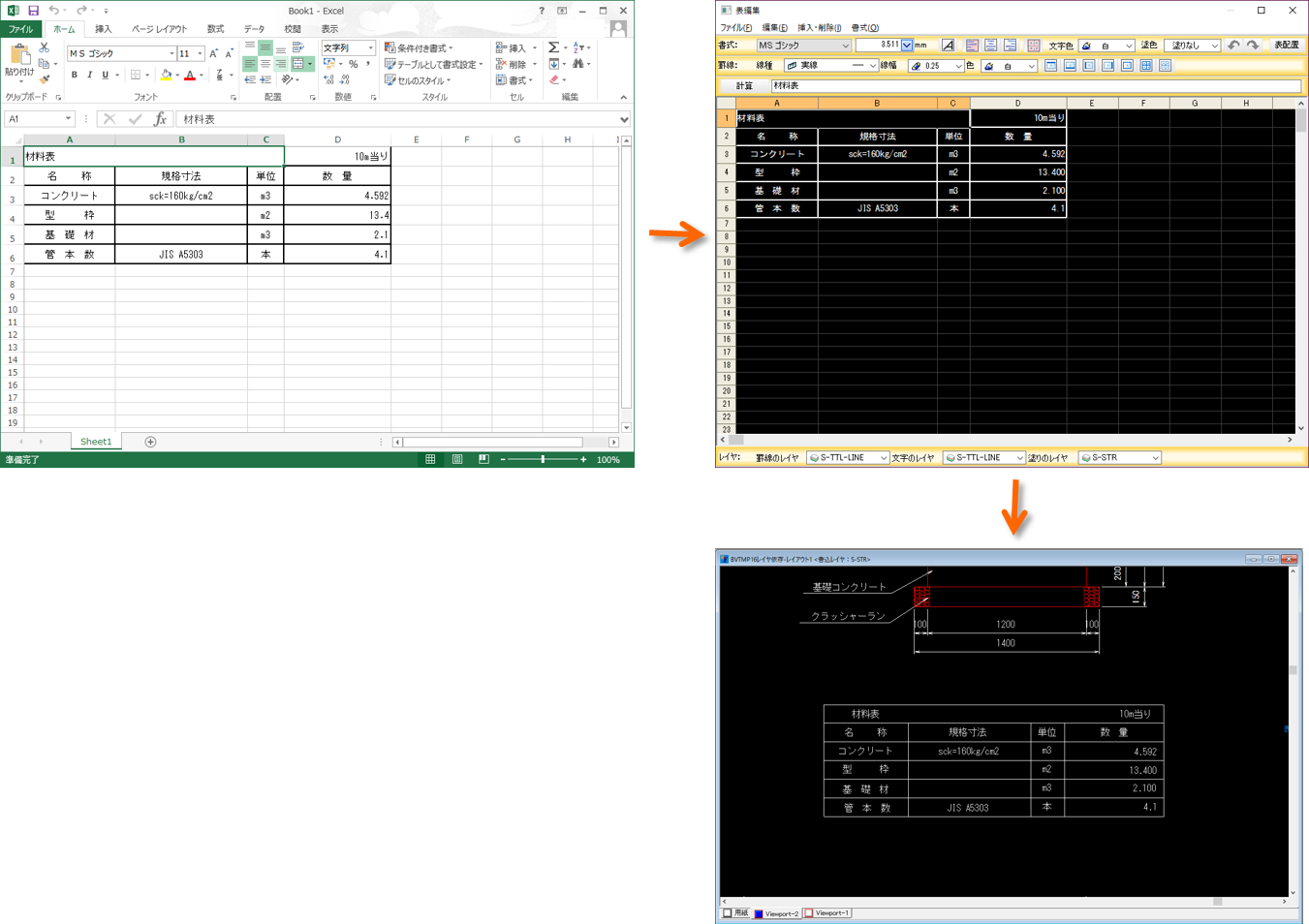

便利なExcel連携機能
Excel形式のファイルをインポートして表要素として配置ができます。
また、図面上の表を認識してExcelライクに簡単に編集、Excelにエクスポートすることができます。（BV CAD/LTを除く）
充実したカスタマイズ機能
- 日本語メニュー
- 操作性を追求した日本語メニューにより、CAD操作が簡単に行えます。
また、メニューの表示色や並び順をカスタマイズすることができます。
- ツールボックス・ツールバー
- レイヤボックスやシートボックスなど様々なツールボックスから表示・非表示を
切り替えて使いやすいシステム画面にカスタマイズすることができます。
BV Family製品説明
BV Familyには、いくつかの製品があります。
作業や用途に合わせて最適な製品をお選びください。
BV FILE/Raster - 全てのオプション機能を追加することが可能なハイグレードモデルです。
ラスターオプションを搭載することで、さらに強力なラスター編集を実現します。
BV CAD - スタンダードモデルです。
コマンドメニューのカスタマイズ機能や各種図面ファイルの一括変換機能を標準装備しています。さらに、業務に合ったオプション機能を組み合わせることにより大幅な効率化が図れます。
BV CAD/RS Civil - 土木・建設業向けに特化したモデルです。
測量データの取り込みや各種専用機能を標準装備しています。電子納品対策としてのCAD製図基準チェック機能や自動修正機能により大幅な効率化が図れます。
BV CAD/LT- コストパフォーマンスに優れたライトモデルです。
機能を限定しておりますが、低コストで導入いただけます。 - BV FILE/Viewer
- 図面ファイルの閲覧専用で、編集機能はありません。
オプション
BV Familyには機能追加のために多彩なオプションを用意しています。
ラスター編集機能から完成平面図作成支援機能まであらゆる機能を追加することができます。(BV Family オプション価格)
- ラスターオプション
- スキャナーで取り込んだ地図や紙図面をベースに製図化をサポートします。
- 拡張土木オプション 土木・建設業向けに必要な計算機能や専用コマンドが搭載されています。
- 完成平面図作成支援オプション
- 「道路工事完成図等作成要領」に基づいた完成平面図業務をサポートします。
- 概略道路設計オプション
- 概略設計向けに自動的に縦横断計画図を作図可能です。
- 車両走行軌跡図作成オプション
- 自動車技術会発行「JASO 自動車規格」に準拠した車両走行軌跡図を作成します。
- GISファイル入出力オプション
- SHP(シェープ)ファイル の入出力が可能です。
- CAD製図基準アシストT2オプション
- CAD製図基準のレイヤ構造へ振り分け、図面チェックします。
- PDF入力オプション
- PDF 図面(ベクターPDF)を CAD データに変換して読込みます。
- PDF出力オプション
- 複数枚の図面ファイルを一括でPDFファイルに出力します。
- 鉄骨オプション
- 鉄鋼業の梁伏図・軸組図等で柱・接合部・ブレースを簡単に作図します。
- JIS鉄鋼オプション
- JIS規格に準拠した各種鋼材を選択、断面図・側面図を簡単に作図します。
Ver.14 AST強化機能紹介
Ver.14で新たに機能強化した点についてご紹介いたします。
機能強化点の概要はこちらからご覧いただけます。
本体機能の強化
機能 |
概要 |
詳細 |
対応 製品 |
|---|---|---|---|
|
全般
|
かんたん編集 |
|
|
|
ファイル
入出力機能 |
［BV Finder］ショートカット機能の強化 ［名前を付けて保存］ BVFファイルをZIP形式で圧縮保存 ［一括変換］ BVFZ保存対応等 ［拡張図面合成］ 図面に読込むシート・レイヤを選択して合成 |
|
|
|
外部
入出力機能 |
［DWG］ 単位に「インチ」「フィート」追加 TINの読込設定を追加 ［SXF］ SXF出力すると分解される要素をグループ図形として出力する設定を追加 ［JWW］ 円塗を塗りハッチングで読込む対応 |
|
|
|
印刷機能
|
印刷部数を表示 印刷範囲を指定する設定を追加 |
|
|
|
作図・編集 機能 |
［文字 - 変更］ 引出線を作図等 ［寸法線］ 寸法文字の前後に任意文字を付加 ［寸法線 - 座標表示］ X・Y座標を作図 ［孤 - 楕円弧］ |
|
|
|
補助機能
|
［レイヤ - 一覧操作］ 属性図形最適化 ［演算 - 計測系］ 計測結果の前後に任意文字を付加 ［演算 - データ内容］ 折れ線要素の長さ表示 |
|
|
|
その他機能
|
［3Dビューア］ PDF出力 ［環境移行ツール］ ショートカット・ユーザーファンクションを移行対応 |
|
|
拡張土木オプションの強化
機能 |
概要 |
詳細 |
対応 製品 |
|---|---|---|---|
|
測量
|
［面積計算］複数領域の場合、求積表を領域ごとに作成する機能を追加 ［面積分割］分割線の端点に測点を作図 |
|
|
|
図形
|
［土木図形］対象線に直交した記号を作図 ［特殊線］その他1〜3の線種を追加等 ［測点変換］測点名を一括入力 |
|
|
|
図形編集
|
標高・等高線関連機能の追加 |
|
|
|
土量
|
土工区分線 |
|
|
|
縦横断図
|
図面・平面プレビューの追加 座標管理・平面タブの追加 図面から取得機能の追加等 |
|
|
その他オプションの強化
機能 |
概要 |
詳細 |
対応 製品 |
|---|---|---|---|
|
CAD製図基準アシストT2オプション
|
レイヤ振り分け |
|
|
|
PDF出力
オプション |
グレー表示で出力 |
|
|
