BV CAD/Classic Ver.3.1
オンライン販売「94,000円(税抜き)」3台まで可動

CADソフトウェア BV FILE Raster Ver.3.1イメージ 多彩な作図機能と、JW_CADライクなドローイング環境

高速アルゴリズムを採用した「BV CAD Ver3」が
Windows 7以降に対応して進化しました。

当時のデータ構造、操作性はそのままで、最新の外部データに対応し、さらに活躍の場が広がります。

2週間は、ライセンス認証を行わなくても体験版として動作します。
1セット「94,000円(税抜き)」を購入していただくと、最大3台のパソコンで使用することが可能です。

BV CAD/Classic Ver.3.1 製品説明

BV CAD/Classic Ver.3.1 は、Ver.3のデータ構造、操作性をそのままに、最新の外部データに対応した製品となっております。

[ 基本性能 ]  [ 仕様 ]  [ 動作環境 ]

BV CAD/Classic Ver.3.1 はWeb販売のみでのお取り扱いとなります。弊社HPからご注文いただけます。また体験版もご用意しております。

-BV CAD/Classic Ver.3.1 オンライン販売ページ

-BV CAD/Classic Ver.3.1 体験版ダウンロードページ

BV CAD/Classic Ver.3.1 機能紹介

BV CAD/Classic Ver.3.1 の主な特長についてご紹介させていただきます。

この他にも、まだまだたくさんの特長がございます。詳細につきましてはカタログ(PDF)をご覧ください。

[ PDFデータリンク BV CAD/Classic Ver.3.1 カタログPDF ]

最新のファイル形式に対応

DXF/DWGの2013形式(AutoCAD2016)に対応。
また、JW_CAD Ver.8形式にも対応しました。

表示モード/サーチモード/スナップモードの3モード設定で編集効率30%アップ

上記3つのモード設定でのデータ編集が可能です。

各コマンドの編集作業に割り込み操作で切り替えることができます。この機能を使いこなすことにより、煩雑な図面データの編集効率が30%向上します。

先進のシンボルハッチング機能

一般的なハッチングパターンに加え、登録されたシンボル部品を活用した、シンボルパターンによるハッチングが可能です。

建築設計のタイル割付け図、土木設計における柱状図等に力を発揮します。

マルチウィンドウ/マルチファイル

任意の位置に自由な大きさのウィンドウの複数表示(理論上、無制限)が可能です。
図面やシンボルの参照・流用などが行える、大変便利な機能です。

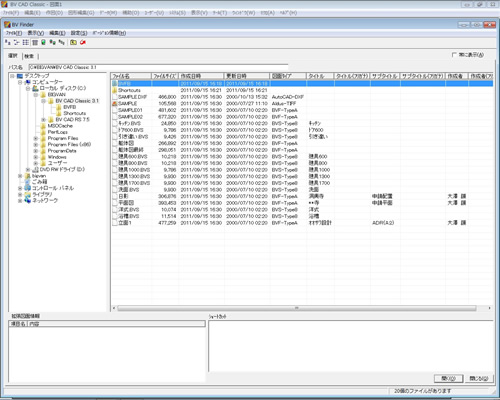

BVファインダー機能

エクスプローラーライクなファイル管理機能を搭載しています。

サムネイル表示(イメージビューアーの一覧表示)の状態から、探したいデータを直接マウス指示するだけで、そのデータを読み込むことができます。

表示可能なサムネイルは「BV CAD」の純正ファイルであるBVF/BVS形式のほか、
DXF/DWG/JWW/JWC/JWKといった他社CAD形式、
BMP/JPG等のイメージデータ/ラスターデータ形式、
更には、設計以外の幅広い部門での利用者をも考慮し、WORDやEXCEL/PPT等、
一般業務でよく使われているアプリケーションソフトのデータにも対応しました。

また、ファイル名/文字列/作成年月日など、検索機能も充実。大量の電子データの管理システムとしての利用にも耐える、本格的ファイル管理機能が搭載されています。

データ・セキュリティ機能

図面ファイル一枚毎に、読込み・書込み・印刷のパスワードを個人レベルで設定できます。
ネットワーク上での排他制御と併せて利用することにより、高レベルなセキュリティが実現されます。

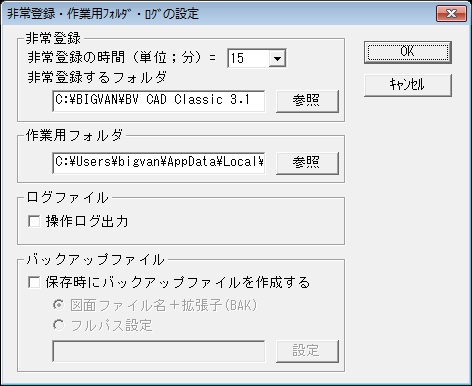

また、「BV CAD」が稼働中に停電やトラブル等でシステムダウンした場合の危機回避策として、任意の時間で設定できる自動データバックアップ機能も備えています。

体感的日本語メニュー採用

日本人の身体感覚を人間工学的に徹底分析。極めて分かり易くユーザーフレンドリーな「日本語メニュー」がユーザー感覚にぴったりフィットします。
メニューツールバーやツールボックス、アイコン等、WindowsのGUI環境ともバランスよく両立させました。

マルチスケール複写

図面を複数枚開いている場合に使える、特殊複写機能です。縮尺の異なる図面へデータが複写/移動される際には、縮尺変更が自動でなされます。

マルチウィンドウの中を、スケールを考えることなく編集作業が行えます。もちろんドラッギングしながらの作業も可能です。

ユーザーファンクションウィザード

各ユーザがよく使用するドローイング環境の各種設定情報を、「ユーザファンクションボタン」に自由に登録できます。

この機能により、ユーザ独自の製図手順がワンタッチのボタン操作で切り替わるようになり、製図作業効率が驚くほど向上します。

割付けられる情報は、図面や部品のファイルパス、書込みレイヤや表示レイヤ、線種・線色、多角塗やシンボル読込み等の各製図コマンドです。

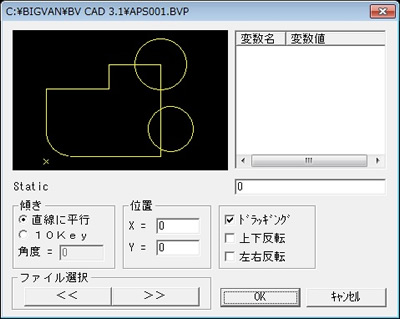

パラメトリック機能

任意の数値を入力することにより、定型の図形パターンを変形させることができる機能がパラメトリック機能です。 図形処理による独自の解りやすい登録方法を用いていますので、初心者でも簡単にパラメトリック図形を登録できます。

購入について

ご購入の際には、下記リンク先の「購入ガイド」を良くお読みいただいてから、ご注文いただきますようお願いいたします。

-BV CAD/Classic Ver.3.1 ご購入ガイド

また、本製品はWeb販売のみでのお取り扱いとなります。下記のリンク先のフォームからご注文いただけます。

-BV CAD/Classic Ver.3.1 オンライン販売ページ
