CAD System iLEX series

「LandXML1.2 に準じた3 次元設計データ交換標準( 案)」(J-LandXML) に対応した①目視[Viewer]、②編集[Editor]、③確認[Checker] が連携してできる新時代のアプリケーションです。

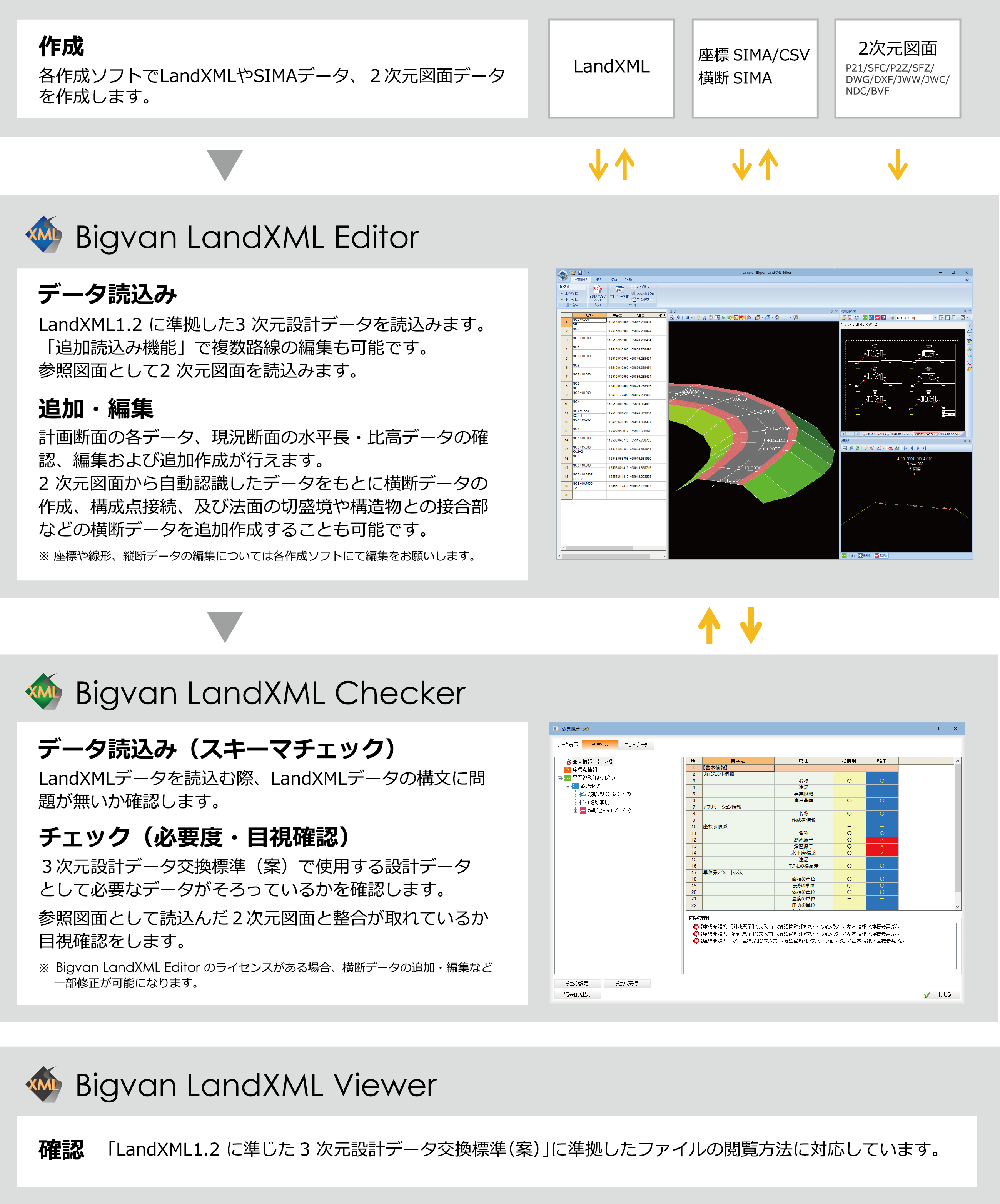

iLEX Series を使用した作業の流れ

機能紹介

多彩な機能

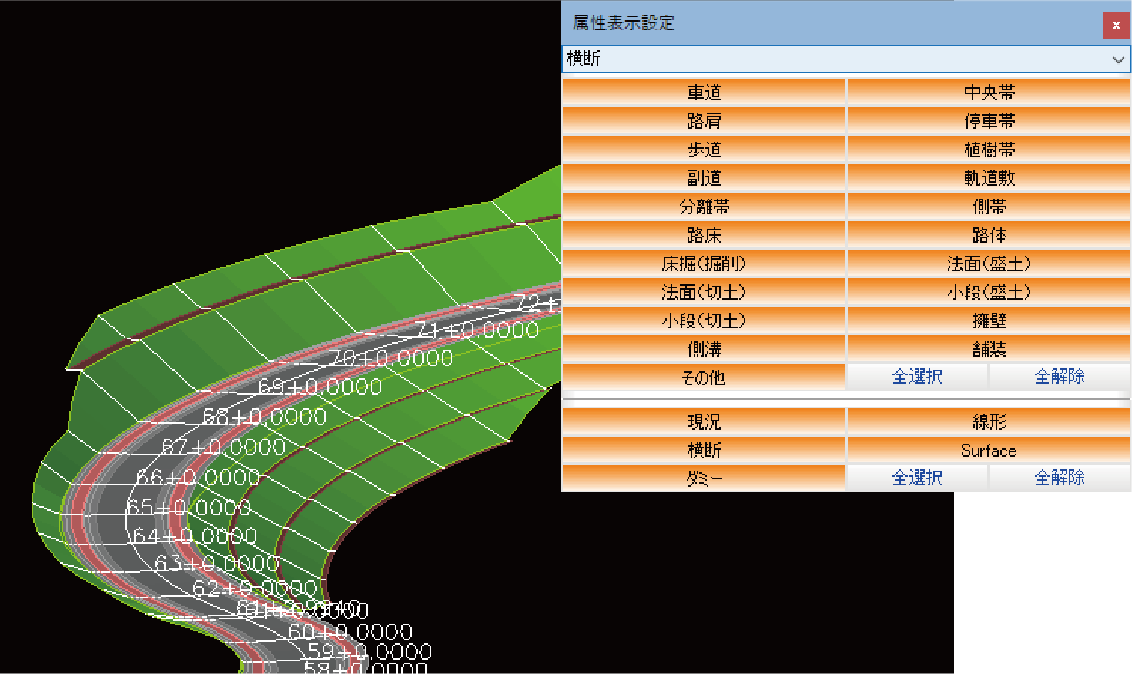

3Dビュー

LandXMLデータを3Dで高速に表示します。
計画断面の各属性ごと、サーフェスの表示・非表示など3D形状を確認しながら切り替えができます。

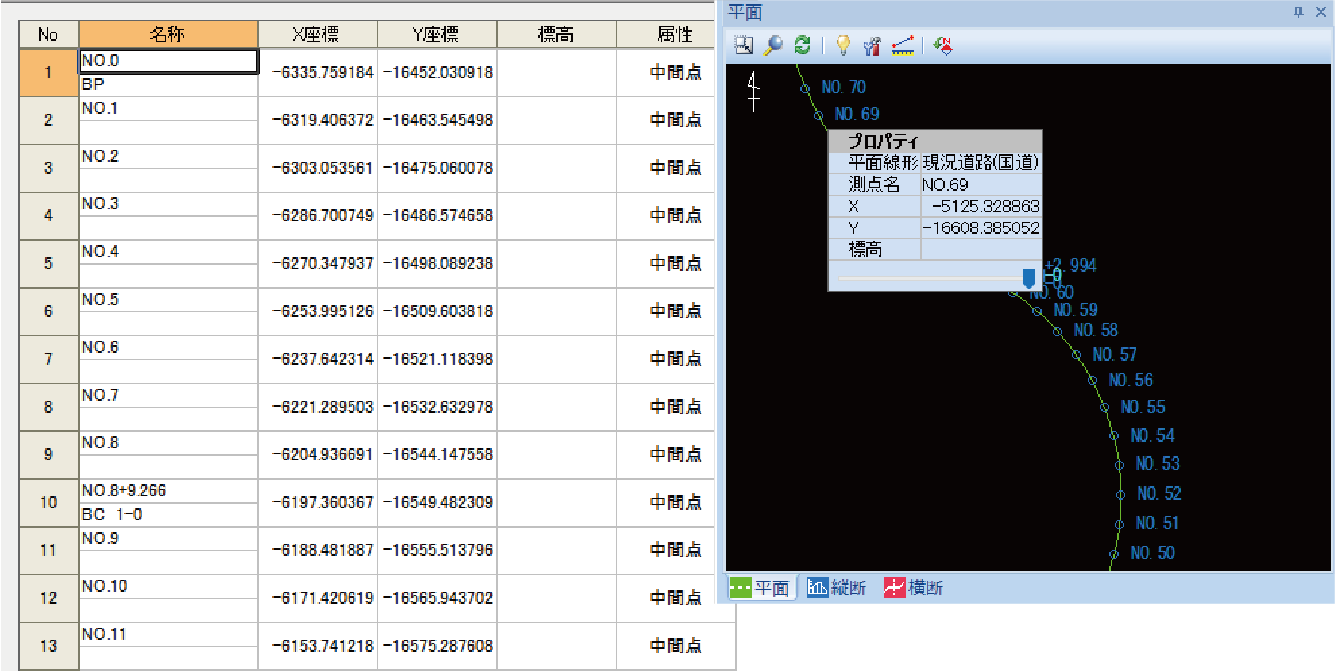

データ確認

基本情報（プロジェクト情報等）と平面・縦断・横断それぞれの数値データ・2D表示を確認することができます。
2D表示では、2点間距離や座標などを計測することができます。

図面の横断形状から断面データの作成・編集機能

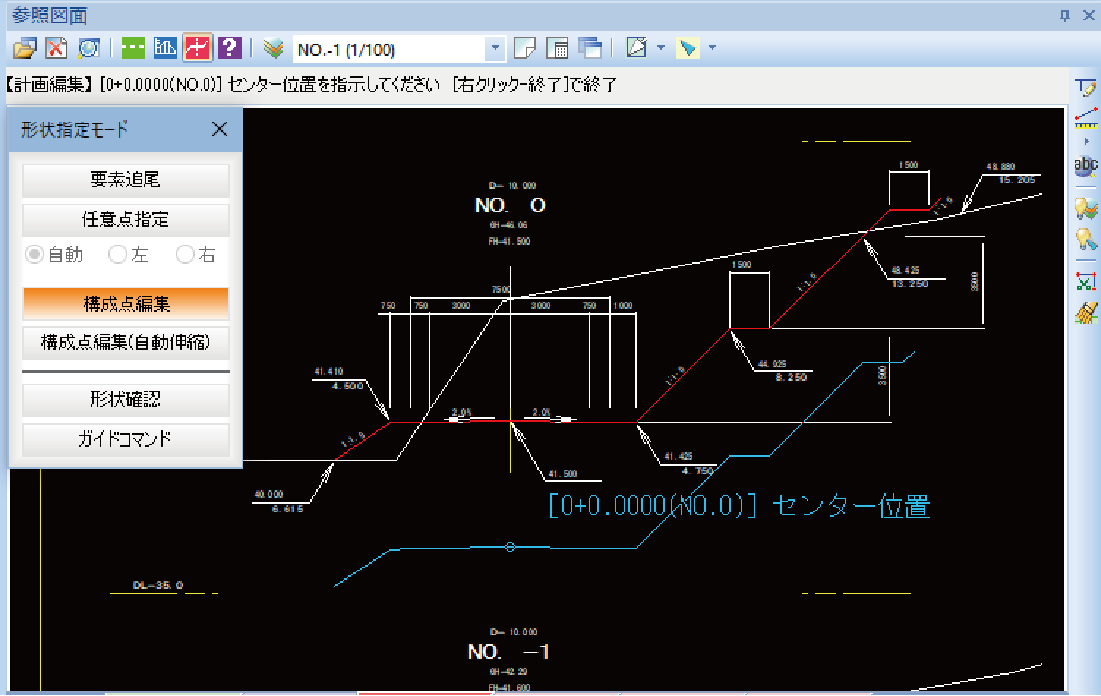

形状抽出（計画編集）

SXF・DWGデータ等の2次元図面の横断図から形状を自動認識し高精度なデータ作成を行うことができます。

構成点接続

横断構成点を平面的に見ながら構成点接続を行うことが可能です。

目視確認チェック機能

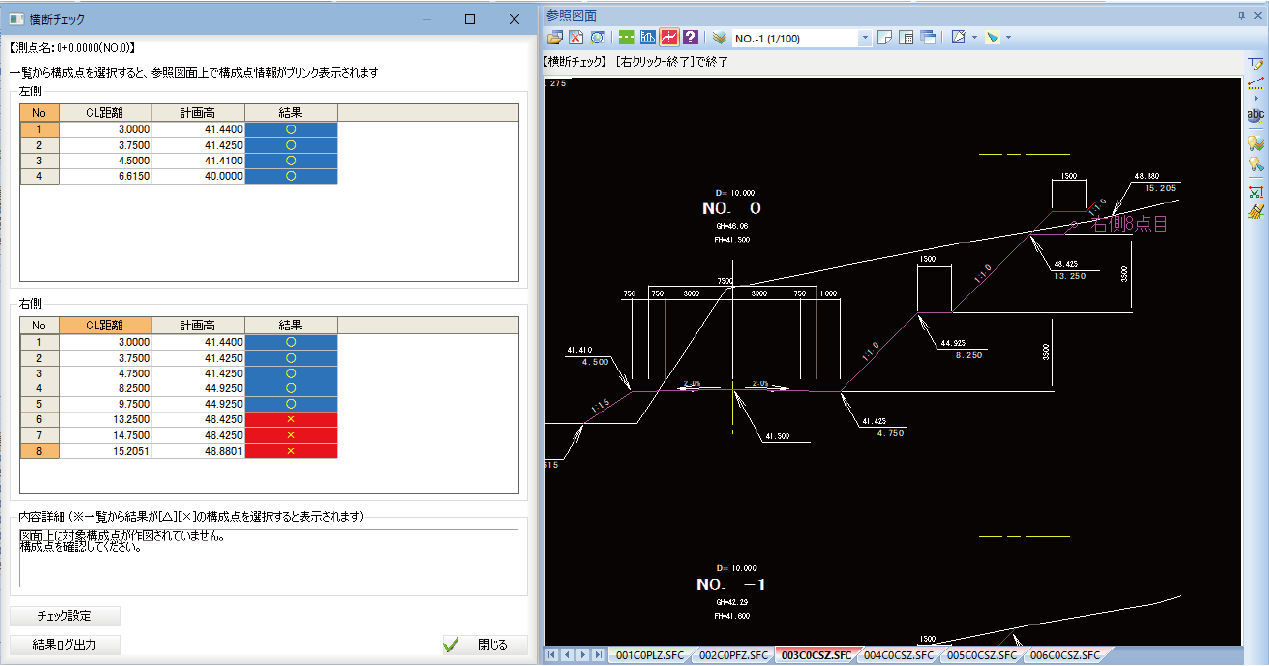

座標・平面・縦断・横断チェック

各データが2次元図面との整合が取れているかをチェックします。
差異がある場合にはエラーとして表示し、対象箇所を図面と比較して確認できます。

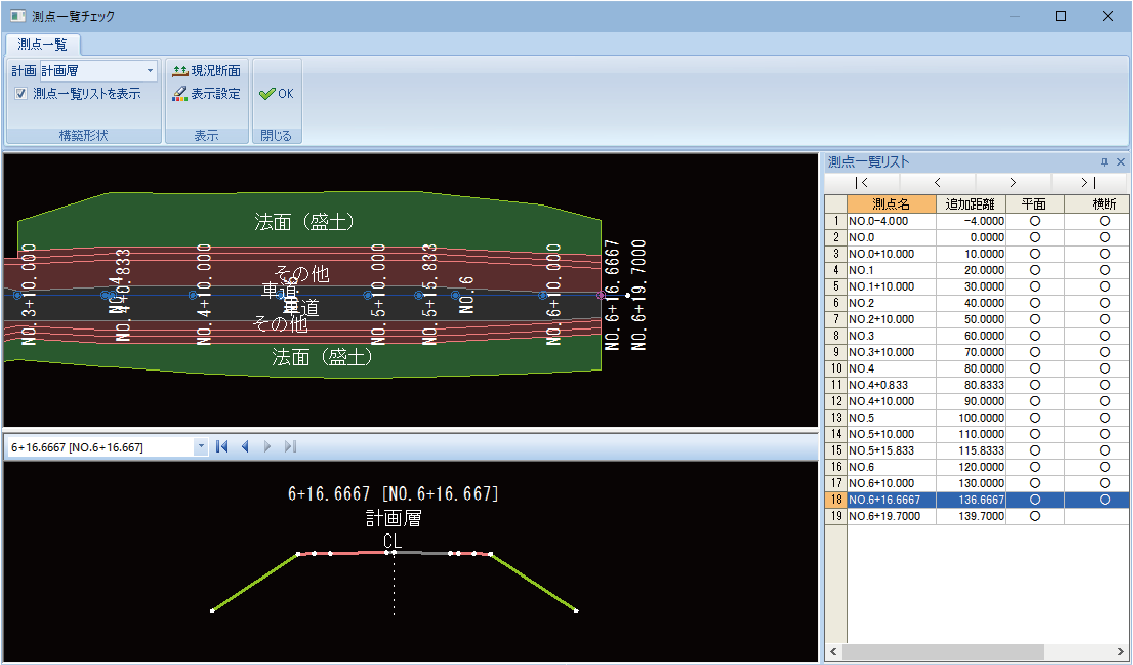

測点一覧チェック

平面、横断の測点データの有無が一覧形式で表示され、不足している横断データを確認することができます。

iLEX Series 機能比較表

コマンド			Viewer	Editor	Checker
アプリケーションメニュー	開く	オリジナルファイル入力	―	○	○
	保存	LandXML読込み・追加読込みオリジナルファイル出力	○	○	○
	保存	LandXML読込み・追加読込みオリジナルファイル出力	―	○	○
	ファイル出力基本情報	LandXML	―	○	△
	ファイル出力基本情報	表示確認	―	○	○
	変更画像出力		―	○	△
	変更画像出力		○	○	○
共通	ツール	丸め設定・システム設定プレビュー同期	○	○	○
共通	ツール	丸め設定・システム設定プレビュー同期	―	○	○
座標管理	チェック	3D測点表示同期	―	―	○
	チェック	必要度チェック・座標チェック	―	―	○
	並べ替え入力	並び順移動	―	○	○
	並べ替え入力	SIMA/CSV入力	―	○	△
平面	チェック線形情報	必要チェック・平面チェック・測点一覧チェック平面線形	―	―	○
	チェック線形情報	必要チェック・平面チェック・測点一覧チェック平面線形	○	○	○
	コマンド	計算実行要素表示・ブレーキ設定	―	○	△
	コマンド	計算実行要素表示・ブレーキ設定	○	○	○
縦断	チェック	任意点追加必要度チェック・縦断チェック	―	○	△
縦断	チェック	任意点追加必要度チェック・縦断チェック	―	―	○
横断	路線情報チェック	平面線形必要度チェック・横断チェック・測点一覧チェック	―	○	○
	路線情報チェック	平面線形必要度チェック・横断チェック・測点一覧チェック	―	―	○
	横断情報	横断セット選択横断セット編集	―	○	○
		横断セット選択横断セット編集	―	○	△
		測点選択測点作成・削除	―	○	○
		測点選択測点作成・削除	―	○	△
	構築形状	計画選択計画編集・作成	―	○	○
		計画選択計画編集・作成	―	○	△
		現況選択現況編集・作成	―	○	○
		現況選択現況編集・作成	―	○	△
	入出力コマンド	SIMA入力・出力	―	○	○
	入出力コマンド	形状抽出・計画編集・現況編集・形状複写など	―	○	△
参照図面	開く・計測など平面・縦断・横断		―	○	○
2Dビュー	開く・計測など平面・縦断・横断		○	○	○
3Dビュー	ズーム再構築		―	○	○
	ズーム再構築		○	○	○
	表示	属性表示設定・複数表示・表示選択・面表示区間表示・Surface	―	○	○
	表示	属性表示設定・複数表示・表示選択・面表示区間表示・Surface	○	○	○
	測点名・断面補間描画		―	○	○
	測点名・断面補間描画		○	○	○
	ビュー計測		―	○	○
	ビュー計測		○	○	○

ラインナップ／仕様

Bigvan LandXML Editor

ライセンス管理：USBシステムユニット

Bigvan LandXML Checker

ライセンス管理：USBシステムユニット

Bigvan LandXML Checker（官公庁版）

ライセンス管理：日付制限
官公庁版にはEditorオプションの追加不可

Bigvan LandXML Checker

ライセンス管理：日付制限

Bigvan LandXML Viewer（官公庁版）

ライセンス管理：日付制限

動作環境

OS	Windows 10、Windows 11
対応CPU	1GHz以上の32bitまたは64bitプロセッサ以（推奨Intel Core i5 以上）
メモリ	32bitOS　2GB以上（推奨4GB）、 64bitOS　8GB以上（推奨16GB以上）
ハードディスク	20GB以上
ディスプレイ	65,536色以上・解像度1280×768以上（推奨1440×900 WXGA+以上）
その他	ディスクドライブ、マウスなどのポインティングデバイス、（推奨3Dグラフィックボード）、（推奨インターネット接続環境）
