車両走行軌跡作図システム APS-K for BV Series
BVシリーズ上で車両軌跡図が簡単に作成することが可能です。 交差点、工事用道路、駅前ロータリー、橋梁の架け替え、駐車場の出入り口などあらゆる設計で活用できます。
製品カタログ
[ 車両走行軌跡作図システム APS-K for BV Series]

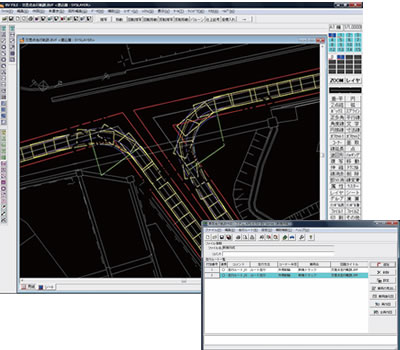

車両走行軌跡図
- BVシリーズの折れ線でルートを設定し、軌跡図を簡単に作成することが可能です。
- 軌跡図の変更も折れ線の位置を移動するだけで簡単に更新されます。
- 複数の軌跡を同時に検討することが可能です。

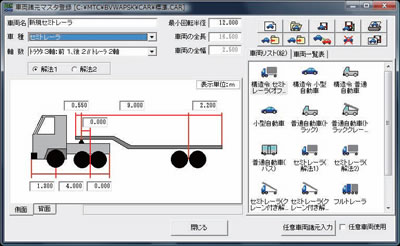

走行車両の設定
- 普通自動車、セミトレーラ、ポールトレーラ、フルトレーラに対応し、車両サイズを任意で変更・登録することが可能です。
- 車両毎に回転半径の設定が可能です。
- 任意形状での車両登録も可能です。
普通自動車(バス) | |
---|---|
ポールトレーラー | |
フルトレーラー |
走行パターン
ルート走行
ルート走行は、一般的な走行方法です。コーナー毎に回転半径を設定し、走行させます。
ルート走行(S字走行)
S字走行は、巻き込み(内側)がコントロールになる時、車両を外側に振り、走行させる方法です。
停止旋回(止まりハンドル)
停止旋回は、一旦車両を停止させハンドルを切ります。
その状態から車両を走らせる方法です。コンパクトに走行させる時に使用します。

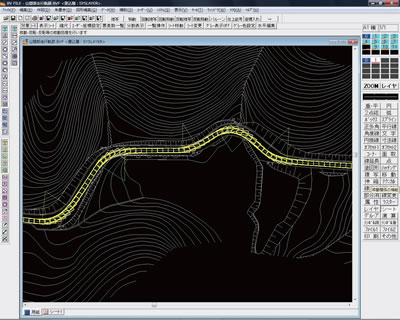

ポリライン走行
折れ線(ポリライン)上を軌跡図が走行します。
また、株式会社エムティシー社製品の線形計画システム「APS-MarkW Win」で作成した線形データ(CADデータ)をBV Seriesで読み込み、その線形データ上を軌跡図が走行します。
APS-K Winデータのインポート/エクスポート
株式会社エムティシー社製品の車両走行軌跡作図システム「APS-K Win」とデータの受け渡しが可能です。
参考文献
名称 | JASO自動車規格セミトレーラ及び フルトレーラの直角旋回軌跡図の様式 |
---|---|
発行 | (社)自動車技術会平成4年3月30日改訂 |
備考 | JASO Z006-92 準拠 |
