BV Family Ver.11 AST

BV Familyがユーザー皆様からのご要望を大幅に取り入れ、Ver.11として登場しました。
汎用CADの最高峰を目指してBV Familyは常に進化します。

縮尺や回転角度が異なるシートのサーチ機能はじめ、
様々な機能を強化し、さらに使いやすくなりました。

BV Family Ver.11 AST 基本機能

BV Family 総合カタログ(PDF・3.13MB)

多数のファイル形式に対応

高精度なファイル交換機能を搭載し、手間のかからないデータ交換を実現しています。

• SXF(sfc/sfz/p21/p2z)
  SXF Ver.3.1に対応
• DWG/DXF
  AutoCAD2013形式(AutoCAD2015）
  入力：By Layer対応、ポリゴンビューポート対応（入力のみ）
  出力：By Layer対応、SXFデータの部分図をビューポートへ自動変換
• JWW/JWC
  JW_CAD Ver.8形式での入力可能
• BVF
• PDF(オプションが必要）
  入力：ベクターPDFをCADデータへ変換可能
  出力：塗ハッチングの透過情報を保持、用紙サイズ指定可能

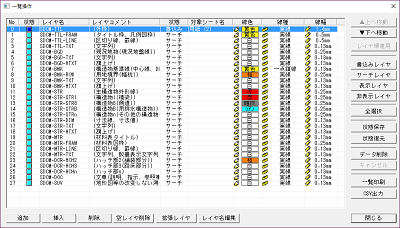

レイヤ管理をより簡単に

「レイヤ別の線色、線種、線幅の登録（レイヤ依存）」や「レイヤ分割表示」、「レイヤ情報のCSV出力」、「空レイヤ削除」など様々なレイヤ機能を搭載しています。

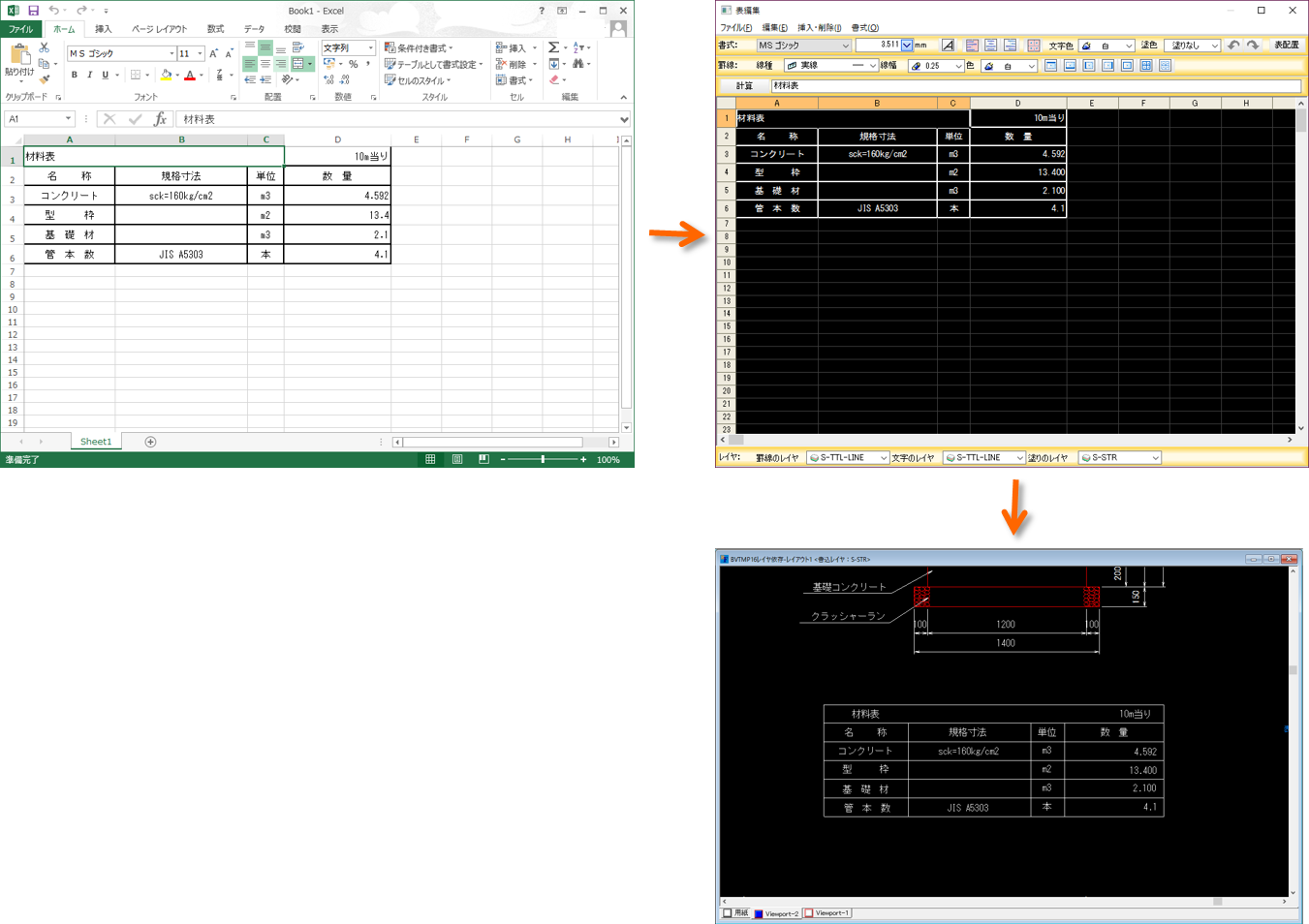

便利なExcel連携機能

Excel形式のファイルをインポートして表要素として配置ができます。
また、図面上の表を認識してExcelライクに簡単に編集、Excelにエクスポートすることができます。（LTを除く）

充実したカスタマイズ機能

• 日本語メニュー
  操作性を追求した日本語メニューにより、CAD操作が簡単に行えます。
  また、メニューの表示色や並び順をカスタマイズすることができます。

• ツールボックス・ツールバー
  レイヤボックスやシートボックスなど様々なツールボックスから表示・非表示を
  切り替えて使いやすいシステム画面にカスタマイズすることができます。


BV Family製品説明

BV Familyには、いくつかの製品があります。
作業や用途に合わせて最適な製品をお選びください。

　BV FILE/Raster　

全てのオプション機能を追加することが可能なハイグレードモデルです。
ラスターオプションを搭載することで、さらに強力なラスター編集を実現します。

　BV CAD　

スタンダードモデルです。
コマンドメニューのカスタマイズ機能や各種図面ファイルの一括変換機能を標準装備しています。さらに、業務に合ったオプション機能を組み合わせることにより大幅な効率化が図れます。

　BV CAD/RS Civil　

土木・建設業向けに特化したモデルです。
測量データの取り込みや各種専用機能を標準装備しています。電子納品対策としてのCAD製図基準チェック機能や自動修正機能により大幅な効率化が図れます。

　BV CAD/LT

コストパフォーマンスに優れたライトモデルです。
機能を限定しておりますが、低コストで導入いただけます。

BV FILE/Viewer

図面ファイルの閲覧専用で、編集機能はありません。

オプション

BV Familyには機能追加のために多彩なオプションを用意しています。
ラスター編集機能から完成平面図作成支援機能まであらゆる機能を追加することができます。(BV Family オプション価格)

• ラスターオプション
  スキャナーで取り込んだ地図や紙図面をベースに製図化をサポートします。
• 拡張土木オプション
  土木・建設業向けに必要な計算機能や専用コマンドが搭載されています。
• 完成平面図作成支援オプション　
  「道路工事完成図等作成要領」に基づいた完成平面図業務をサポートします。
• 概略道路設計オプション
  概略設計向けに自動的に縦横断計画図を作図可能です。
• 車両走行軌跡図作成オプション
  自動車技術会発行「JASO 自動車規格」に準拠した車両走行軌跡図を作成します。
• GISファイル入出力オプション
  SHP(シェープ)ファイル の入出力が可能です。
• CAD製図基準アシストT2オプション
  CAD製図基準のレイヤ構造へ振り分け、図面チェックします。
• PDF入力オプション
  PDF 図面(ベクターPDF)を CAD データに変換して読込みます。
• PDF出力オプション
  複数枚の図面ファイルを一括でPDFファイルに出力します。
• 鉄骨オプション
  鉄鋼業の梁伏図・軸組図等で柱・接合部・ブレースを簡単に作図します。
• JIS鉄鋼オプション
  JIS規格に準拠した各種鋼材を選択、断面図・側面図を簡単に作図します。

Ver.11 AST強化機能紹介

Ver.11で新たに機能強化した点についてご紹介いたします。
機能強化点の概要はこちらからご覧いただけます。

BV Ver.11 機能強化点(PDF・0.6MB)

本体機能の強化

機能	概要	詳細	対応 製品
全般	拡張サーチシート機能の追加 マウスインフォメーション機能の追加
DWG/DXF 入出力機能	［BV方式］最新（AutoCAD2013形式）のDXF/DWGファイル入出力に対応 文字サイズの入出力精度の向上 DXF/DWGファイルに保持している単位を「ｍ(メートル)」で出力対応
ファイル 入力機能	BV Finder機能の強化
作図・編集 機能	［文字］ダイアログボックスの刷新 ［文字］表機能の強化
	［弧］「半径・弧長」機能の追加 ［部分消し］ 機能の向上
補助機能	［演算］ データ内容の強化 ［演算］多点間距離機能の向上 ペンスポイト機能の向上
表示・ツール 機能	キー割り付け機能の向上 ツールボックス・バー設定機能の追加 レイヤ(シート)ボックス機能の向上
他	自動アップデート機能の追加 環境移行ツールの強化

CAD製図基準アシストT2オプションの強化

機能	概要	詳細	対応 製品
全般	「アシスト図面選択」ダイアログボックスの追加
テンプレート 編集	ダイアログボックスの刷新

拡張土木オプションの強化

機能	概要	詳細	対応 製品
KML/KMZ	［KML/KMZ保存］機能の追加
土木図形	［図枠・トンボ］機能の追加 ［クロソイド］機能の強化 ［地形記号］機能の移行 ［三角形］機能の移行 ［構造物］機能の移行

その他オプションの強化

機能	概要	詳細	対応 製品
鉄骨 オプション	操作性の向上
JIS鉄鋼 オプション	操作性の向上
